Predstavitev izdelka

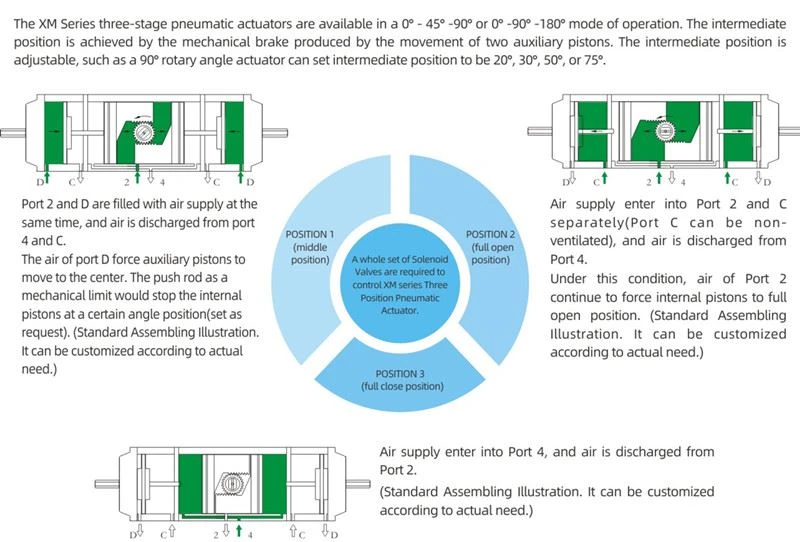

Tristopenjski pnevmatski aktuator se uporablja za samodejno krmiljenje metuljnih ventilov, krogelnih ventilov in strojev z vrtljivim gibanjem. Natančni dvotirni bati iz aluminijeve zlitine z litjem iz litine s trdo oksidacijsko obdelavo izboljšajo natančnost kota vrtenja in življenjsko dobo. Telo aktuatorja s trdo oksidacijo se lahko učinkovito izogne praskam.
Hitre podrobnosti
Ime izdelka: Tristopenjski pnevmatski aktuator
Blagovna znamka: XM in sprejet je tudi OEM
Velikost pogona: 32 mm-400 mm
Rotacijski kot: 0 ° ~ 180 ° (± 5 °)
Delovno temperaturno območje: -20 ℃ ~ +80 ℃ (standardno)
-40 ℃ ~ +80 ℃ (nizka temperatura)
-15 ℃ ~ 150 ℃ (visoka temperatura)
Tlak dovoda zraka: 0,2 ~ 0,8 MPa, 10Mpa max
Zgornja povezava: VDI/VDE3845 NAMUR
Spodnja povezava: ISO 5211 in DIN3337
Material: aluminijeva zlitina
Struktura: zobniki, dvojni regali
Površinska obdelava telesa aktuatorja: trdo eloksirano ali oksidacija s potapljanjem
Barva pokrovčka: črno siva, črna, temno modra, nebesno modra, rdeča, oranžna, zelena itd.
Certificiranje: CE, ATEX, SIL3, ISO9001: 2016
Tehnični parameter
XM TROSTENJENI PNEUMATSKI AKTUATOR IZVAJALNI MOTOR
Model | Vhodni zračni tlak (enota: bar) | |||||
3 | 4 | 5 | 6 | 7 | 8 | |
Izhodni navor zračnega tlaka (Nm) | ||||||
XM-DA32-3S | 4.6 | 6.1 | 7.6 | 9.2 | 10.7 | 12.2 |
XM-DA40-3S | 7.2 | 9.6 | 12.0 | 14.4 | 16.8 | 19.2 |
XM-DA52-3S | 12.0 | 16.0 | 20.0 | 24.0 | 28.0 | 32.0 |
XM-DA63-3S | 21.7 | 28.9 | 36.0 | 43.4 | 50.6 | 57.8 |
XM-DA75-3S | 30.0 | 40.0 | 50.0 | 60.0 | 70.0 | 80.0 |
XM-DA83-3S | 46.8 | 62.4 | 78.0 | 93.6 | 109.2 | 124.8 |
XM-DA92-3S | 67.6 | 90.1 | 112.6 | 135.2 | 157.7 | 180.2 |
XM-DA105-3S | 97.7 | 130.3 | 162.9 | 195.5 | 228.0 | 260.6 |
XM-DA125-3S | 150.5 | 200.6 | 250.8 | 301.0 | 351.1 | 401.3 |
XM-DA140-3S | 260.7 | 347.6 | 433.8 | 521.4 | 608.3 | 695.2 |
XM-DA160-3S | 397.2 | 529.6 | 662.0 | 794.4 | 926.8 | 1059.2 |
XM-DA190-3S | 640.2 | 853.6 | 1067.0 | 1280.4 | 1493.8 | 1707.2 |
XM-DA210-3S | 798.0 | 1064.0 | 1330.0 | 1596.0 | 1862.0 | 2128.0 |
XM-DA240-3S | 1154.3 | 1539.0 | 1923.8 | 2308.5 | 2693.3 | 3078.0 |
XM-DA270-3S | 1755.0 | 2340.0 | 2924.0 | 3510.0 | 4095.0 | 4680.0 |
XM-DA300-3S | 2291.4 | 3055.2 | 3819.0 | 4582.8 | 5346.6 | 6110.4 |
XM-DA350-3S | 3426.0 | 4568.0 | 5710.0 | 6852.0 | 7994.0 | 9136.0 |
XM-DA400-3S | 4872.0 | 6496.0 | 8120.0 | 9744.0 | 11368.0 | 12992.0 |
Sposobnost dobave
Sposobnost dobave: 10000 enot na mesec Pnevmatski rotacijski aktuator
Pakiranje& Dostava
Podrobnosti pakiranja: 1). ločena škatla s pakiranjem iz pene v notranjosti
2). vezan les za pošiljanje po morju
3). Palete iz vezanega lesa za pošiljanje po zraku
Odhodno pristanišče: Šanghaj, Kitajska
Dobavni rok:
Količina (enote) | 1-500 | 501-10000 | ＞10001 |
Predvideno Čas (dnevi) | 15 | 30 | Za pogajanja |
Prednost
1) Vsi pomembni nadomestni deli bi bili obdelani s trdo eloksiranjem, da bi močno povečali trdnost, da bi zagotovili dobro delovanje in življenjsko dobo.
2) Vsi postopki so enkratno oblikovani s CNC, da se zagotovi natančnost procesa in življenjska doba.
Uporaba
Pnevmatski pogoni z regali in zobniki se lahko uporabljajo za različna vnetljiva, korozivna, prašna, močna magnetna polja, sevanja, vibracije in korozijo v zaprtih prostorih ali na prostem in se pogosto uporabljajo v električni energiji, petrokemiji, metalurgiji, nafti, zemeljskem plinu, mestih, zgradbah , Odvodnjavanje, kemikalije, rafiniranje nafte, rudarstvo, elektrarne, metalurgija, gradbeništvo, medicina, hrana, zemeljski plin, znanstvene raziskave itd.
Predstavitev podjetja
Od leta 2007 je podjetje WUXI XINMING AUTO-CONTROL VALVES INDUSTRY CO., LTD.
V glavnem izdelujemo pnevmatski pogon, pnevmatski krogelni ventil, pnevmatski metuljni ventil, pnevmatski/električni krmilni ventil itd.

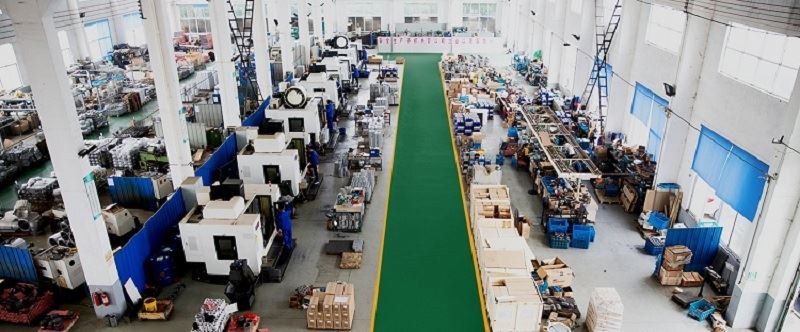

Naše podjetje ima napredno opremo za obdelavo in napredno opremo za testiranje. Naša oprema za obdelavo vključuje stružnice, rezkalni stroj, vrtalni stroj, skobeljnik, vrtalni stroj, CNC stružnice, CNC obdelovalne centre in drugo opremo. Obstaja popolnoma 30 kompletov, od tega je 5 kompletov uvoženih navpičnih strojnih središč in več kompletov naprednih CNC stružnic.
