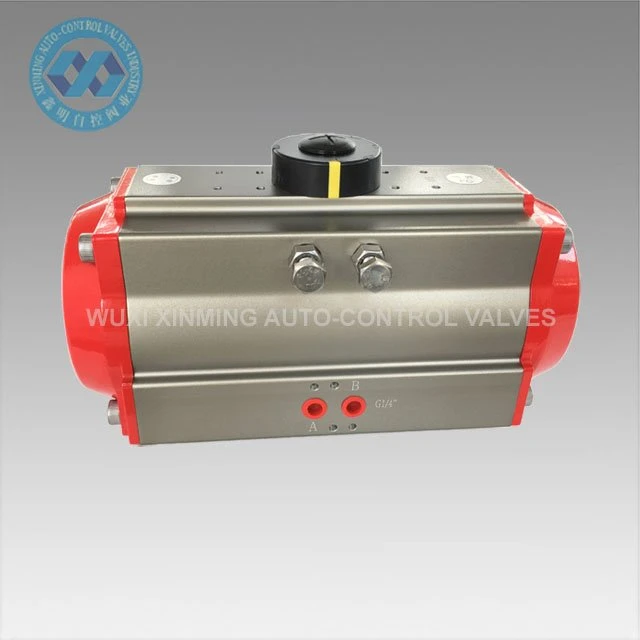

Pnevmatski rotacijski aktuatorji za ustvarjanje delovne energije uporabljajo stisnjen zrak. Nekateri so zasnovani za daljinsko upravljanje ventilov. Pnevmatski rotacijski aktuatorji so vzdržljivi, zagotavljajo visoke sile glede na njihovo velikost in se lahko uporabljajo v nevarnih okoljih.
Podrobnosti izdelka:
| Ime izdelka | Pnevmatski rotacijski aktuator |
| Blagovna znamka | Sprejeta sta tudi XM in OEM |
| Velikost aktuatorja | 32mm-400mm |
| Rotacijski kot | 0 stopinj ~90 stopinj (±5 stopinj) |
| Delovno temperaturno območje |
-20 stopinj ~ +80 stopinj (standardno) -40 stopinj ~+80 stopinj (nizka temperatura) -15 stopinj ~150 stopinj (visoka temperatura) |
| Tlak dovoda zraka | 0,2~0,8 MPa, 10 MPa maks |
| Zgornja povezava | VDI/VDE3845 NAMUR |
| Spodnja povezava | ISO 5211 in DIN 3337 |
| Material | Aluminijeve zlitine |
| Struktura | letev in zobnik, bati z dvojno letvijo |
| Površinska obdelava telesa aktuatorja | trdo-eloksiran |
| Barva končnega pokrova | črna, črna, temno modra, nebesno modra, rdeča, oranžna, zelena itd. |
| Certificiranje | CE, ATEX, SIL3, ISO9001:2016 |

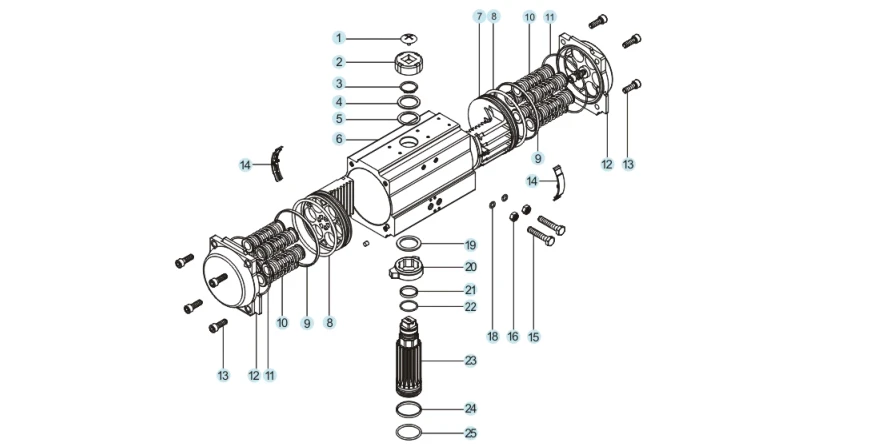

Rezervni deli in material:
| št. | Rezervni del | Količina | Material | Antikorozivna obdelava | Izbirni material |
| 1 | Indikatorski vijak | 1 | Inženirska plastika | ||
| 2 | Indikator | 1 | Inženirska plastika | ||
| 3 | Objemka | 1 | Nerjaveče jeklo | ||
| 4 | Pralni stroj | 1 | Nerjaveče jeklo | ||
| 5 | Zunanje tesnilo | 1 | Tetrafluoro | ||
| 6 | Telo cilindra | 1 | Aluminijeve zlitine | Trda oksidacija itd. | |
| 7 | Bat | 2 | Aluminijeve zlitine | Trda oksidacija | Nerjaveče jeklo |
| 8 | O obroč bata | 2 | NBR | VITON/silikonska guma | |
| 9 | Batni ležaj | 2 | Inženirska plastika | ||
| 10 | Montaža vzmeti | 0-12 | Vzmetno jeklo | Potopna barva | |
| 11 | Končni pokrov O obroč | 2 | NBR | VITON/silikonska guma | |
| 12 | Končna kapica | 2 | Aluminijeve zlitine | Prašno lakiranje itd. | |
| 13 | Končni vijak | 8 | Nerjaveče jeklo | ||
| 14 | Vodilo bata | 2 | Inženirska plastika | ||
| 15 | Nastavljiv vijak | 2 | Nerjaveče jeklo | ||
| 16 | Nastavljiva vijačna matica | 2 | Nerjaveče jeklo | ||
| 17 | Nastavljiv vijačni distančnik | 2 | Nerjaveče jeklo | Neobvezno | |
| 18 | Nastavljiv vijačni O obroč | 2 | NBR | VITON/silikonska guma | |
| 19 | Notranje tesnilo | 1 | Inženirska plastika | ||
| 20 | Cam | 1 | Legirano jeklo | ||
| 21 | Zgornji ležaj gredi | 1 | Inženirska plastika | ||
| 22 | O obroč zgornje gredi | 1 | NBR | VITON/silikonska guma | |
| 23 | Zobnik | 1 | Legirano jeklo | Niklanje / kromiranje | Nerjaveče jeklo |
| 24 | Spodnji ležaj gredi | 1 | Inženirska plastika | ||
| 25 | O-obroč spodnje gredi | 1 | NBR | VITON/silikonska guma |

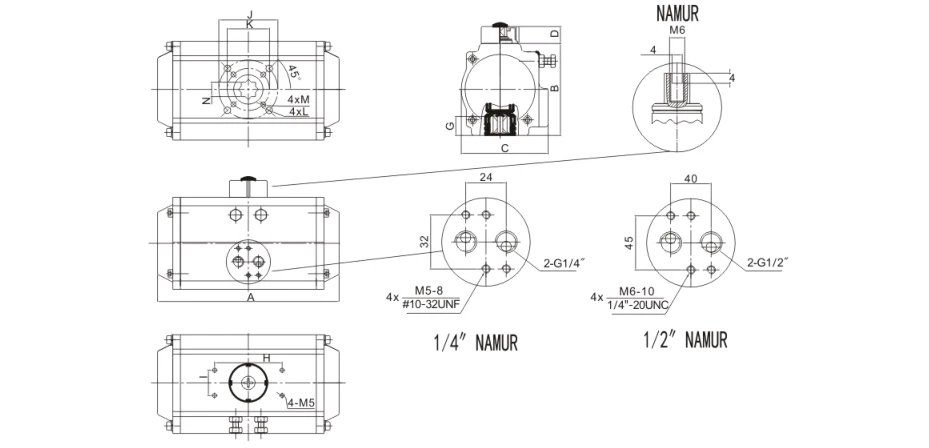

Dimenzijski diagram:
Specifikacije izdelka:
| Model | A | B | C | D | H×I | G | N | J | K | L | M | Vmesnik za-zračni vir |
| XM-32 | 110 | 45.5 | 49.5 | 20 | 50×25 | 12 | 9 | Φ36 | M5×7.5 | G1/8" | ||
| XM-40 | 122 | 60 | 65 | 20 | 80×30 | 14 | 11 | Φ50 | Φ36 | M6×10 | M5×7.5 | NAMUR G1/4" |
| XM-52 | 147 | 72 | 72 | 20 | 80×30 | 14 | 11 | Φ50 | Φ36 | M6×10 | M5×7.5 | NAMUR G1/4" |
| XM-63 | 167 | 88 | 83 | 20 | 80×30 | 18 | 14 | Φ70 | Φ50 | M8×13 | M6×10 | NAMUR G1/4" |
| XM-75 | 184 | 100 | 95 | 20 | 80×30 | 20 | 14 | Φ70 | Φ50 | M8×13 | M6×10 | NAMUR G1/4" |
| XM-83 | 210 | 109 | 103 | 20 | 80×30 | 21 | 17 | Φ70 | Φ50 | M8×13 | M6×10 | NAMUR G1/4" |
| XM-92 | 262 | 117 | 109 | 20 | 80×30 | 22 | 17 | Φ70 | Φ50 | M8×13 | M6×10 | NAMUR G1/4" |
| XM-105 | 268 | 133 | 121 | 20 | 80×30 | 26 | 22 | Φ102 | Φ70 | M10×16 | M8×13 | NAMUR G1/4" |
| XM-125 | 301 | 155 | 143 | 20 | 80×30 | 27 | 22 | Φ102 | Φ70 | M10×16 | M8×13 | NAMUR G1/4" |
| XM-140 | 394 | 173 | 152 | 20 | 80×30 | 32 | 27 | Φ125 | Φ102 | M12×20 | M10×16 | NAMUR G1/4" |
| XM-160 | 458 | 198 | 174 | 20 | 80×30 | 34 | 27 | Φ125 | Φ102 | M12×20 | M10×16 | NAMUR G1/4" |
| XM-190 | 528 | 232 | 206 | 30 | 130×30 | 40 | 36 | Φ140 | M16×24 | NAMUR G1/4" | ||
| XM-210 | 532 | 257 | 226 | 30 | 130×30 | 40 | 36 | Φ140 | M16×24 | NAMUR G1/4" | ||
| XM-240 | 608 | 291 | 260 | 30 | 130×30 | 50 | 46 | Φ165 | M20×25 | NAMUR G1/4" | ||
| XM-270 | 716 | 330 | 294 | 30 | 130×30 | 50 | 46 | Φ165 | M20×25 | NAMUR G1/2" | ||
| XM-300 | 820 | 354 | 336 | 30 | 130×30 | 60 | 46 | Φ165 | M20×25 | NAMUR G1/2" | ||
| XM-350 | 926 | 408 | 385 | 30 | 130×30 | 60 | 46 | Φ254 | Φ165 | 8-M16×25 | M20×25 | NAMUR G1/2" |
| XM-400 | 934 | 464 | 516 | 30 | 130×30 | 60 | 55 | Φ254 | Φ165 | 8-M16×25 | M20×25 | NAMUR G1/2" |
Prednost
1) Vsi pomembni rezervni deli bi bili obdelani s trdo eloksacijo, da bi povečali njihovo trdnost v veliki meri in zagotovili dobro delovanje in življenjsko dobo.
2) Vse postopke- enkratno oblikuje CNC, da se zagotovi natančnost postopka in življenjska doba.
Aplikacija
Pnevmatski rotacijski aktuatorji se lahko uporabljajo v različnih vnetljivih, jedkih, prašnih, močnih magnetnih poljih, sevanju, vibracijah in koroziji v notranjih ali zunanjih okoljih in se pogosto uporabljajo v elektroenergetiki, petrokemični industriji, metalurgiji, nafti, zemeljskem plinu, mestih, zgradbah in na drugih področjih. Kemična industrija, rafiniranje nafte, rudarstvo, elektrarne, metalurgija, gradbeništvo, medicina, hrana, zemeljski plin, znanstvene raziskave itd.
Zmožnost dobave
Možnost dobave: 10000 enot na mesec, pnevmatski rotacijski aktuator
Pakiranje in dostava
Podrobnosti pakiranja:
1) Ločena škatla s penasto embalažo v notranjosti
2) Ohišje iz vezanega lesa za pomorsko pošiljko
3) Paleta iz vezanega lesa za letalsko pošiljko
Pristanišče odhoda: Šanghaj, Kitajska
Čas izvedbe:
|
Količina (enote) |
1-50 |
51-1000 |
1001-10000 |
＞10001 |
|
Ocena Čas (dnevi) |
Blago na zalogi |
7 |
20 |
Za pogajanja |
Naša storitev
1) 7x24 ur vroča linija
2) Stroga kontrola kakovosti
3) Dobra kakovost po ugodni ceni
4) Odlična po-storitev
5) Spletna tehnična podpora
6) Hitri čas dostave

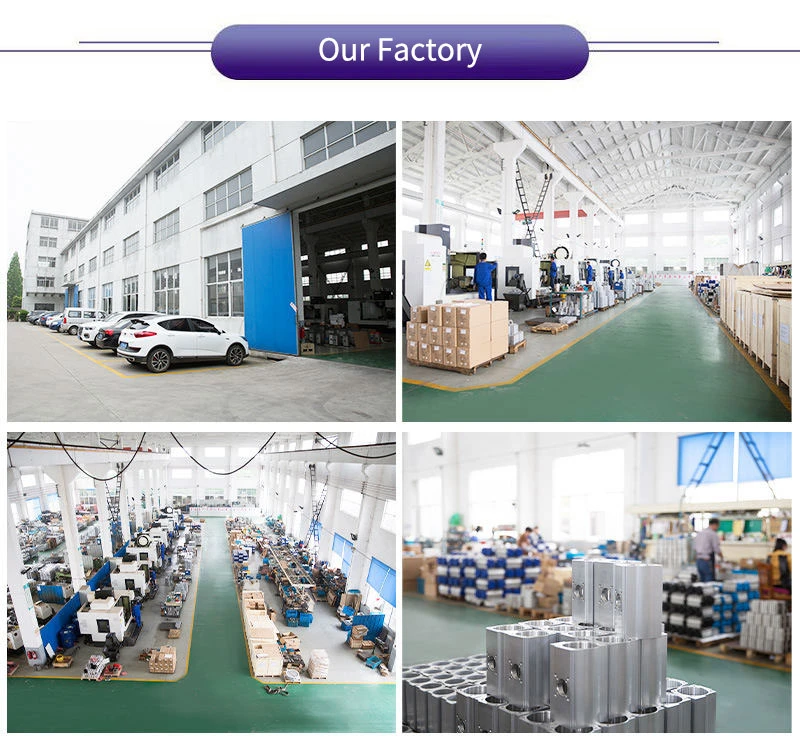

O nas:
Wuxi Xinming Auto-control Valves Co., Ltd. je specializirano za proizvodnjo pnevmatskih aktuatorjev serije XM in avtomatskih regulacijskih ventilov s certifikatom ISO9001, skladnih s standardi ISO5211/DIN3337/VDI/VDE-3845/NAMUR. Z naprednimi zmogljivostmi za raziskave in razvoj ter proizvodnimi zmogljivostmi naši izdelki služijo različnim panogam, vključno z nafto in plinom, kemičnimi in elektrarnami, s čimer utelešajo našo zavezanost "Tehnologija na prvem mestu, kakovost odličnosti" z inovativnimi rešitvami in zanesljivim delovanjem.
