Uvod v izdelek
Aluminijasti pnevmatski aktuator se uporablja za nadzor ventilov metulj, kroglični ventili in stroji z vrtljivim gibanjem samodejno.
Funkcije načrtovanja
1. Trup ventila in bat sta trdo anodizirana.
2. Razen če je indikatorska vijak plastična, so vsi drugi vijaci SS304.
3. Veliki in majhni izhodni navori so neobvezni.
Hitre podrobnosti

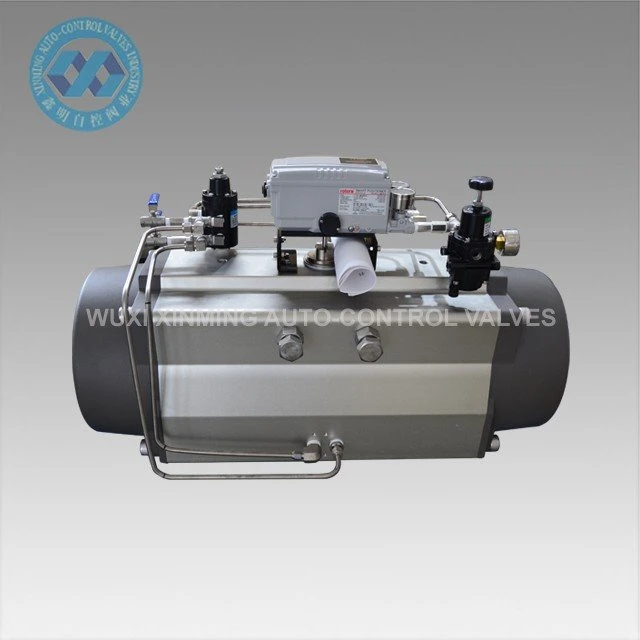

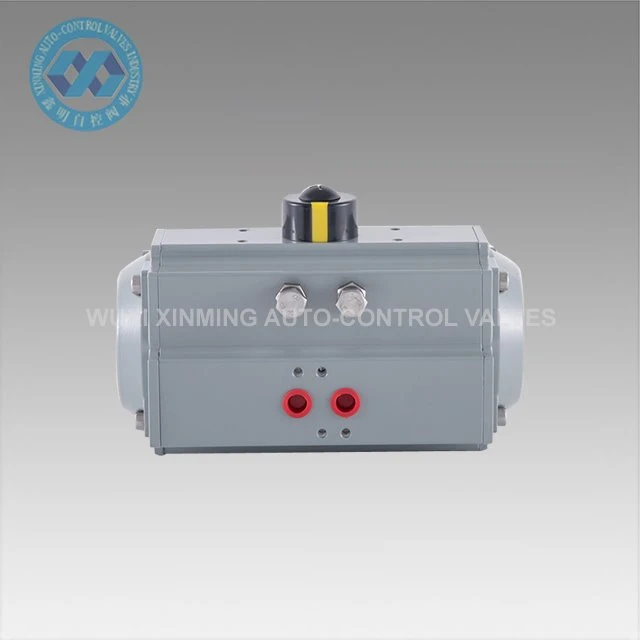

Ime izdelka: Aluminijasti pnevmatski aktuator
Blagovna znamka: XM, in OEM je sprejet tudi
Velikost aktuatorja: 32mm-400mm
Rotacijski kot: 0°~90°(±5°)
Obseg delovne temperature: -20°C~ +80°C(standard)
-40 °C~+80°C(nizka temperatura)
-15 °C ~150 °C(visoka temperatura)
Tlak dovoda zraka: 0.2~0.8MPa, 10Mpa max
Vrhnje povezave: VDI/VDE3845 NAMUR
Spodnja povezava: ISO 5211 in DIN3337
Material: aluminijasta zliina
Struktura: stojalo in pinion, dvojni stojalo bati
Površinska obdelava aktuatorja: trdo anodizirana s polnim Epoksi premazom (proti blagi jedki)
Končna barva kapice: črna siva, črna, temno modra, nebo modra, rdeča, oranžna, zelena itd.
Certificiranje: CE, ATEX, SIL3, ISO9001:2016
Tehnični parameter
XM ALUMINIJASTA PNEVMATSKA IZHODNA NAVORNA MIZA
Model | Vhodni zračni tlak(enota:bar) | |||||
3 | 4 | 5 | 6 | 7 | 8 | |
Izhodni navor zračnega tlaka(N.m) | ||||||
XM-DA32 | 4.6 | 6.1 | 7.6 | 9.2 | 10.7 | 12.2 |
XM-DA40 | 7.2 | 9.6 | 12.0 | 14.4 | 16.8 | 19.2 |
XM-DA52 | 12.0 | 16.0 | 20.0 | 24.0 | 28.0 | 32.0 |
XM-DA63 | 21.7 | 28.9 | 36.0 | 43.4 | 50.6 | 57.8 |
XM-DA75 | 30.0 | 40.0 | 50.0 | 60.0 | 70.0 | 80.0 |
XM-DA83 | 46.8 | 62.4 | 78.0 | 93.6 | 109.2 | 124.8 |
XM-DA92 | 67.6 | 90.1 | 112.6 | 135.2 | 157.7 | 180.2 |
XM-DA105 | 97.7 | 130.3 | 162.9 | 195.5 | 228.0 | 260.6 |
XM-DA125 | 150.5 | 200.6 | 250.8 | 301.0 | 351.1 | 401.3 |
XM-DA140 | 260.7 | 347.6 | 433.8 | 521.4 | 608.3 | 695.2 |
XM-DA160 | 397.2 | 529.6 | 662.0 | 794.4 | 926.8 | 1059.2 |
XM-DA190 | 640.2 | 853.6 | 1067.0 | 1280.4 | 1493.8 | 1707.2 |
XM-DA210 | 798.0 | 1064.0 | 1330.0 | 1596.0 | 1862.0 | 2128.0 |
XM-DA240 | 1154.3 | 1539.0 | 1923.8 | 2308.5 | 2693.3 | 3078.0 |
XM-DA270 | 1755.0 | 2340.0 | 2924.0 | 3510.0 | 4095.0 | 4680.0 |
XM-DA300 | 2291.4 | 3055.2 | 3819.0 | 4582.8 | 5346.6 | 6110.4 |
XM-DA350 | 3426.0 | 4568.0 | 5710.0 | 6852.0 | 7994.0 | 9136.0 |
XM-DA400 | 4872.0 | 6496.0 | 8120.0 | 9744.0 | 11368.0 | 12992.0 |
Rezervni deli in material

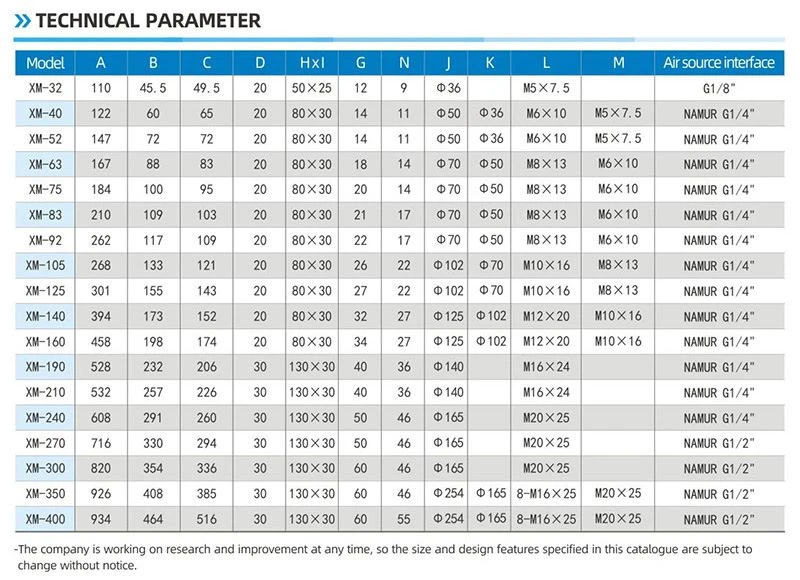

Diagram dimenzije
Predstavitev podjetja
Od leta 2007, WUXI XINMING AUTO-CONTROL VENTILI INDUSTRIJA CO., LTD je ustanovljen.
Izdelujemo predvsem Pnevmatski aktuator, Pnevmatski kroglični ventil, Pnevmatski ventil metulj, Pnevmatski/Električni krmilni ventil itd.
Naše podjetje ima napredno opremo za predelavo in prefinjeno preskusno opremo. Naša oprema za obdelavo vključuje čipke, rezkalni stroj, dolgočasni stroj, skobeljnik, vrtalni stroj, CNC obdelovalne centre, CNC obdelovalne centre in drugo opremo. Obstaja skupno 30 setov, od tega je 5 nastavitev uvoženih navpičnih strojnih kapacitet in več nastavitev naprednih CNC čipk.
Zmožnost dobave:10000 enot na mesec Pnevmatski rotacijski aktuator
Pakiranje & dostava
Podrobnosti pakiranja: 1). ločena škatla s penastim pakiranjem v notranjosti
2). leseni kovček za pošiljko oceanov
3). Lesena palček za zračno pošiljko
Pristanišče odhoda:Shanghai, Kitajska
Časovna priprava:
Količina(enote) | 1-50 | 51-1000 | 1001-10000 | >10001 |
Est. Čas(dnevi) | Blago na zalogi | 7 | 20 | O tem se je treba pogajati |
