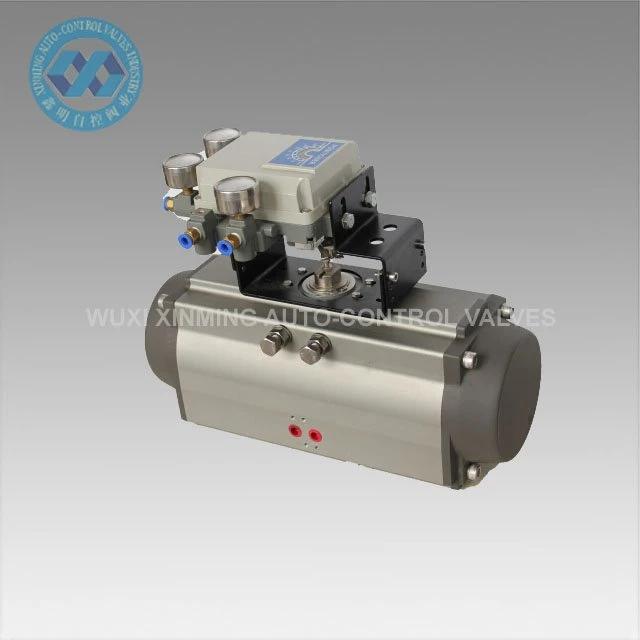

Predstavitev izdelka
Pnevmatski aktuator AT se uporablja za samodejno krmiljenje metuljnih ventilov, krogelnih ventilov in strojev z vrtljivim gibanjem. Natančni dvotirni bati iz aluminijeve zlitine z litjem iz litine s trdo oksidacijsko obdelavo izboljšajo natančnost kota vrtenja in življenjsko dobo. Pnevmatski pnevmatski rotacijski aktuatorji serije XM so edinstveni v slogu, napredni tehnologiji, natančni v proizvodnji, ekonomični in kompaktni v zasnovi ter jih je mogoče neposredno opremiti z drugimi dodatki za izboljšanje učinkovitosti in ekonomičnosti.
Hitre podrobnosti
Ime izdelka: AT Pnevmatski pogon
Blagovna znamka: XM in sprejet je tudi OEM
Velikost pogona: 32 mm-400 mm
Rotacijski kot: 0 ° ~ 90 ° (± 5 °)
Delovno temperaturno območje: -20 ℃ ~ +80 ℃ (standardno)
-40 ℃ ~ +80 ℃ (nizka temperatura)
-15 ℃ ~ 150 ℃ (visoka temperatura)
Tlak dovoda zraka: 0,2 ~ 0,8 MPa, 10Mpa max
Zgornja povezava: VDI/VDE3845 NAMUR
Spodnja povezava: ISO 5211 in DIN3337
Material: aluminijeva zlitina
Struktura: zobniki, dvojni regali
Površinska obdelava telesa aktuatorja: trdo eloksirano ali oksidacija s potapljanjem
Barva pokrovčka: črno siva, črna, temno modra, nebesno modra, rdeča, oranžna, zelena itd.
Certificiranje: CE, ATEX, SIL3, ISO9001: 2016
Tehnični parameter
XM NA MIZI MOTORJA IZHODA PNEUMATSKEGA AKTUATORJA
Model | Vhodni zračni tlak (enota: bar) | |||||
3 | 4 | 5 | 6 | 7 | 8 | |
Izhodni navor zračnega tlaka (Nm) | ||||||
XM-DA32 | 4.6 | 6.1 | 7.6 | 9.2 | 10.7 | 12.2 |
XM-DA40 | 7.2 | 9.6 | 12.0 | 14.4 | 16.8 | 19.2 |
XM-DA52 | 12.0 | 16.0 | 20.0 | 24.0 | 28.0 | 32.0 |
XM-DA63 | 21.7 | 28.9 | 36.0 | 43.4 | 50.6 | 57.8 |
XM-DA75 | 30.0 | 40.0 | 50.0 | 60.0 | 70.0 | 80.0 |
XM-DA83 | 46.8 | 62.4 | 78.0 | 93.6 | 109.2 | 124.8 |
XM-DA92 | 67.6 | 90.1 | 112.6 | 135.2 | 157.7 | 180.2 |
XM-DA105 | 97.7 | 130.3 | 162.9 | 195.5 | 228.0 | 260.6 |
XM-DA125 | 150.5 | 200.6 | 250.8 | 301.0 | 351.1 | 401.3 |
XM-DA140 | 260.7 | 347.6 | 433.8 | 521.4 | 608.3 | 695.2 |
XM-DA160 | 397.2 | 529.6 | 662.0 | 794.4 | 926.8 | 1059.2 |
XM-DA190 | 640.2 | 853.6 | 1067.0 | 1280.4 | 1493.8 | 1707.2 |
XM-DA210 | 798.0 | 1064.0 | 1330.0 | 1596.0 | 1862.0 | 2128.0 |
XM-DA240 | 1154.3 | 1539.0 | 1923.8 | 2308.5 | 2693.3 | 3078.0 |
XM-DA270 | 1755.0 | 2340.0 | 2924.0 | 3510.0 | 4095.0 | 4680.0 |
XM-DA300 | 2291.4 | 3055.2 | 3819.0 | 4582.8 | 5346.6 | 6110.4 |
XM-DA350 | 3426.0 | 4568.0 | 5710.0 | 6852.0 | 7994.0 | 9136.0 |
XM-DA400 | 4872.0 | 6496.0 | 8120.0 | 9744.0 | 11368.0 | 12992.0 |

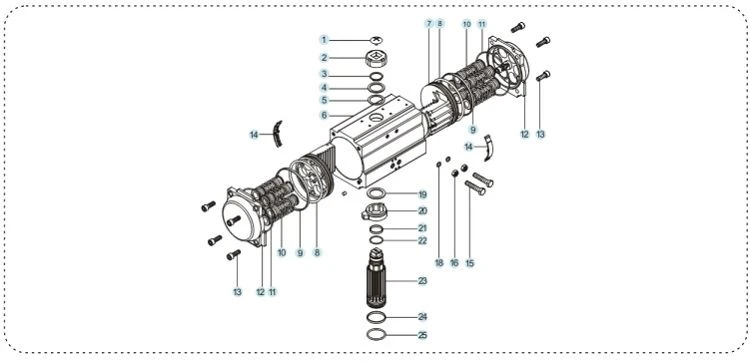

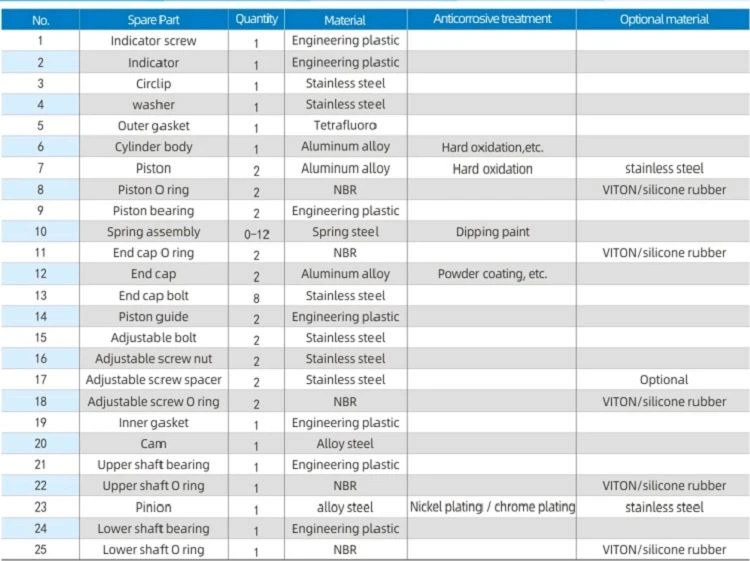

Rezervni deli in material

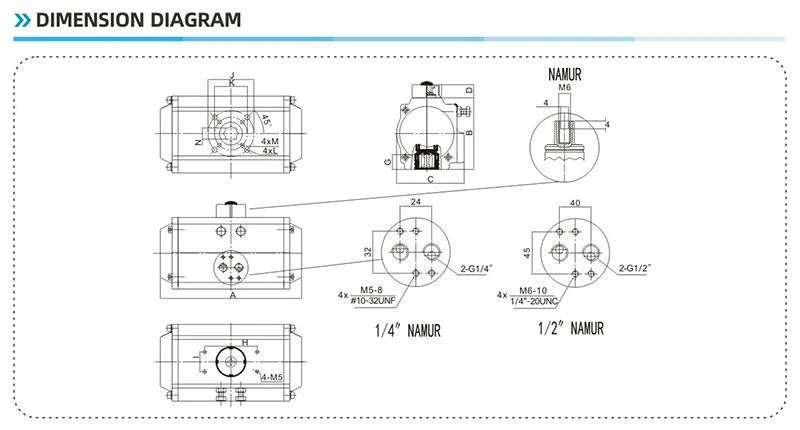

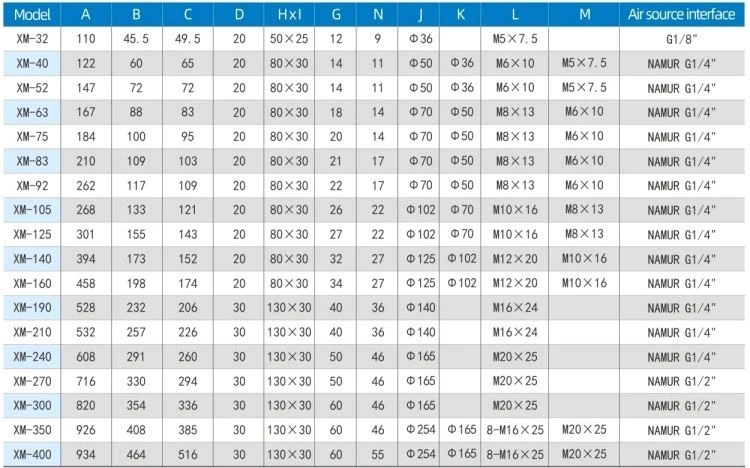

Diagram dimenzij
Prednost
1) Vsi pomembni nadomestni deli bi bili obdelani s trdo eloksiranjem, da bi močno povečali trdnost, da bi zagotovili dobro delovanje in življenjsko dobo.
2) Vsi postopki so enkratno oblikovani s CNC, da se zagotovi natančnost procesa in življenjska doba.
Predstavitev podjetja
Od leta 2007 je podjetje WUXI XINMING AUTO-CONTROL VALVES INDUSTRY CO., LTD.
V glavnem izdelujemo pnevmatski pogon, pnevmatski krogelni ventil, pnevmatski metuljni ventil, pnevmatski/električni krmilni ventil itd.

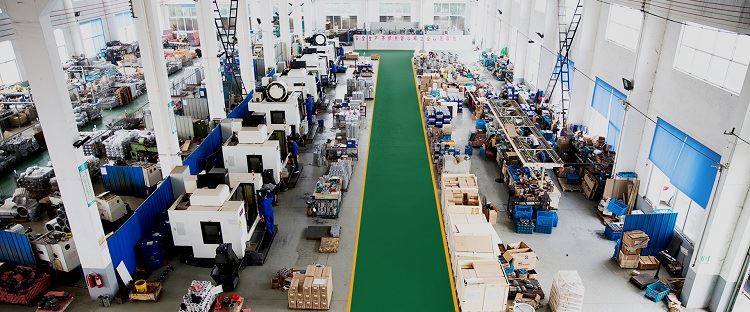

Naše podjetje ima napredno opremo za obdelavo in napredno opremo za testiranje. Naša oprema za obdelavo vključuje stružnice, rezkalni stroj, vrtalni stroj, skobeljnik, vrtalni stroj, CNC stružnice, CNC obdelovalne centre in drugo opremo. Obstaja popolnoma 30 kompletov, od tega je 5 kompletov uvoženih navpičnih strojnih središč in več kompletov naprednih CNC stružnic.
