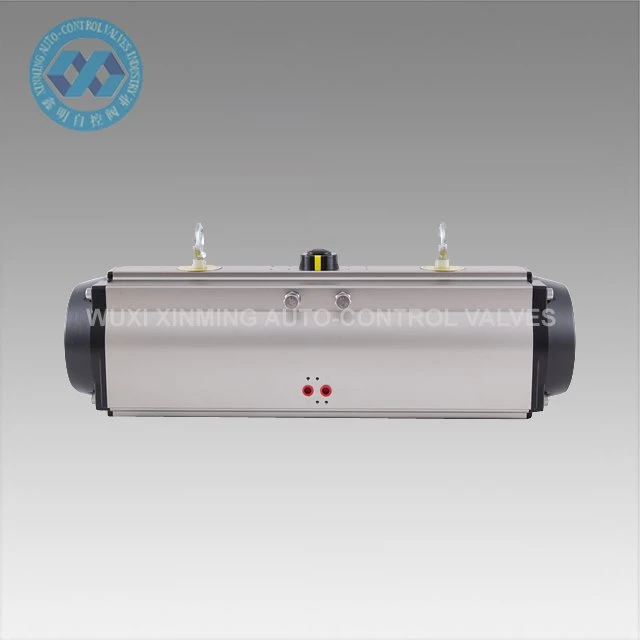

Uvod v izdelek
Pnevmatski 180 stopinjski aktuator je sestavljen iz dvojnih batov, ki jih vozita stojalo in pinion. Dva modela sta. Eden je dvojno delujoč tip, drugi pa je tip vzmetnega vračanja, ki se lahko prilagodi različnim jedkim okoljem v zaprtih prostorih ali na prostem.
Hitre podrobnosti
Ime izdelka: 180 stopinjski pnevmatski aktuator
Blagovna znamka: XM, in OEM je sprejet tudi
Velikost aktuatorja: 32mm-400mm
Rotacijski kot: 0°~180°(±5°)
Obseg delovne temperature: -20°C~ +80°C(standard)
-40 °C~+80°C(nizka temperatura)
-15 °C ~150 °C(visoka temperatura)
Tlak dovoda zraka: 0.2~0.8MPa, 10Mpa max
Vrhnje povezave: VDI/VDE3845 NAMUR
Spodnja povezava: ISO 5211 in DIN3337
Material: aluminijasta zliina
Struktura: stojalo in pinion, dvojni stojalo bati
Površinska obdelava aktuatorja: trda anodizirana ali oksidacija
Končna barva kapice: črna siva, črna, temno modra, nebo modra, rdeča, oranžna, zelena itd.
Certificiranje: CE, ATEX, SIL3, ISO9001:2016
Tehnični parameter
XM 180 STOPINJSKA PNEVMATSKA IZHODNA NAVORNA MIZA
Model | Vhodni zračni tlak(enota:bar) | |||||
3 | 4 | 5 | 6 | 7 | 8 | |
Izhodni navor zračnega tlaka(N.m) | ||||||
XM-DA32-180° | 4.6 | 6.1 | 7.6 | 9.2 | 10.7 | 12.2 |
XM-DA40-180° | 7.2 | 9.6 | 12.0 | 14.4 | 16.8 | 19.2 |
XM-DA52-180° | 12.0 | 16.0 | 20.0 | 24.0 | 28.0 | 32.0 |
XM-DA63-180° | 21.7 | 28.9 | 36.0 | 43.4 | 50.6 | 57.8 |
XM-DA75-180° | 30.0 | 40.0 | 50.0 | 60.0 | 70.0 | 80.0 |
XM-DA83-180° | 46.8 | 62.4 | 78.0 | 93.6 | 109.2 | 124.8 |
XM-DA92-180° | 67.6 | 90.1 | 112.6 | 135.2 | 157.7 | 180.2 |
XM-DA105-180° | 97.7 | 130.3 | 162.9 | 195.5 | 228.0 | 260.6 |
XM-DA125-180° | 150.5 | 200.6 | 250.8 | 301.0 | 351.1 | 401.3 |
XM-DA140-180° | 260.7 | 347.6 | 433.8 | 521.4 | 608.3 | 695.2 |
XM-DA160-180° | 397.2 | 529.6 | 662.0 | 794.4 | 926.8 | 1059.2 |
XM-DA190-180° | 640.2 | 853.6 | 1067.0 | 1280.4 | 1493.8 | 1707.2 |
XM-DA210-180° | 798.0 | 1064.0 | 1330.0 | 1596.0 | 1862.0 | 2128.0 |
XM-DA240-180° | 1154.3 | 1539.0 | 1923.8 | 2308.5 | 2693.3 | 3078.0 |
XM-DA270-180° | 1755.0 | 2340.0 | 2924.0 | 3510.0 | 4095.0 | 4680.0 |
XM-DA300-180° | 2291.4 | 3055.2 | 3819.0 | 4582.8 | 5346.6 | 6110.4 |
XM-DA350-180° | 3426.0 | 4568.0 | 5710.0 | 6852.0 | 7994.0 | 9136.0 |
XM-DA400-180° | 4872.0 | 6496.0 | 8120.0 | 9744.0 | 11368.0 | 12992.0 |

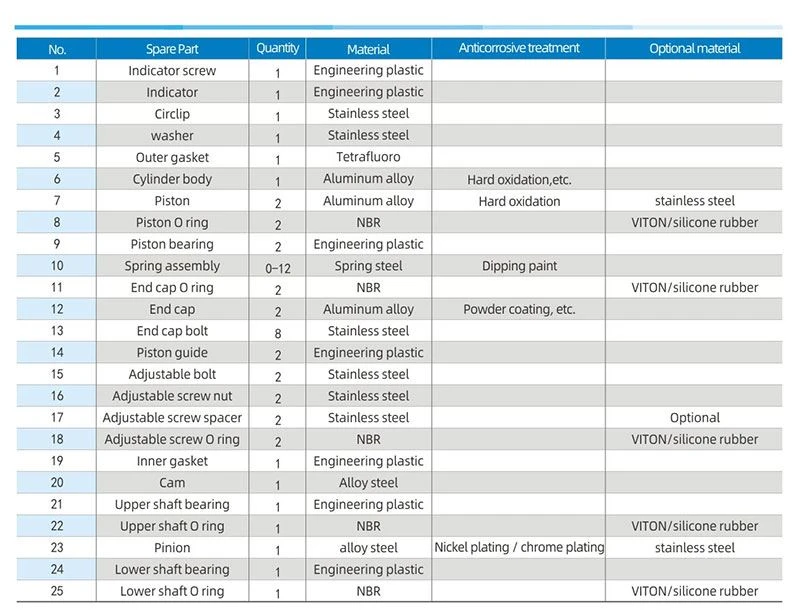

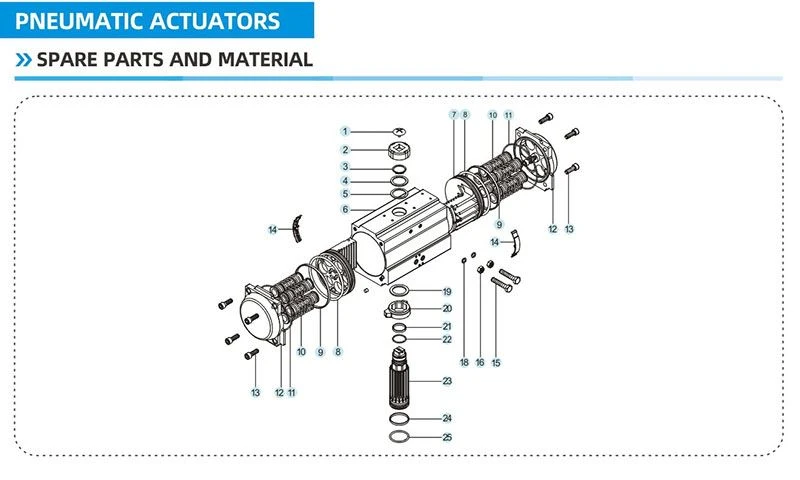

Rezervni deli in material

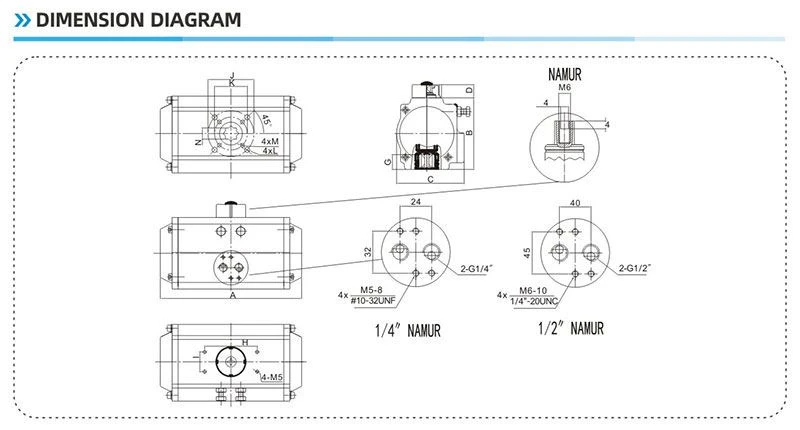

Diagram dimenzije
FAQ
V 1: Zmogljivost plačilnih pogojev?
A 1: T/T, L/C, Western Union.
V 2: Trgovinski pogoji?
A 2: V skladu z Incoterms 2010, običajno z EXW, FOB shanghai, CFR, CIF in DDU.
V 3: Veljavnost narekovaja?
A 3: V 30 dneh.
V 4: Načini pošiljanja?
A 4: Po morju, zraku, hitrem ali železniškem prometu.
V 5: Garancija?
A 5: Enoletna garancija kakovosti brezplačno in vseživljenjsko plačana storitev.
V 6: Namestitev in usposabljanje?
A 6: običajna navodila za namestitev videa. Če je potrebno, plačano čezmorsko inženirsko storitev.
