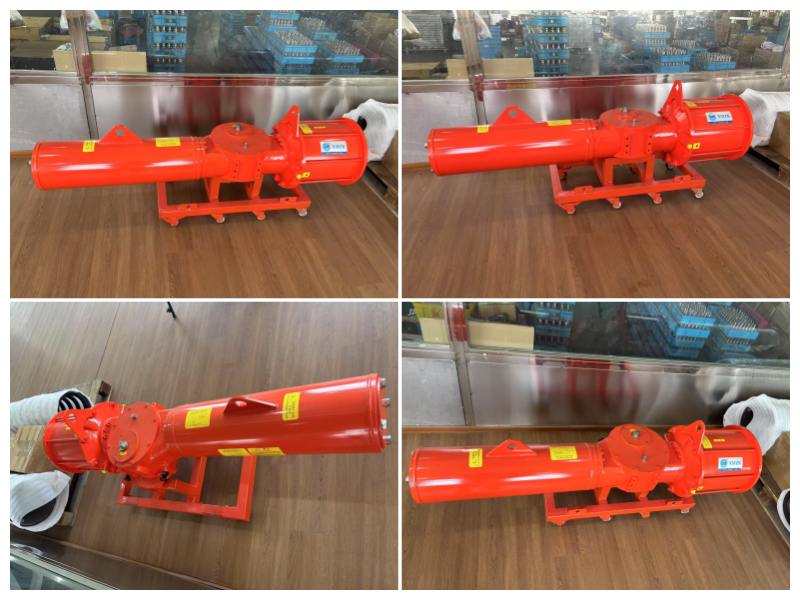

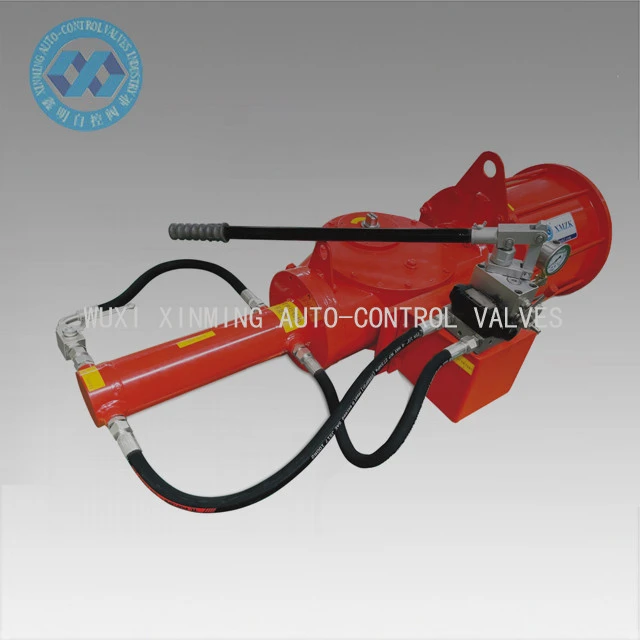

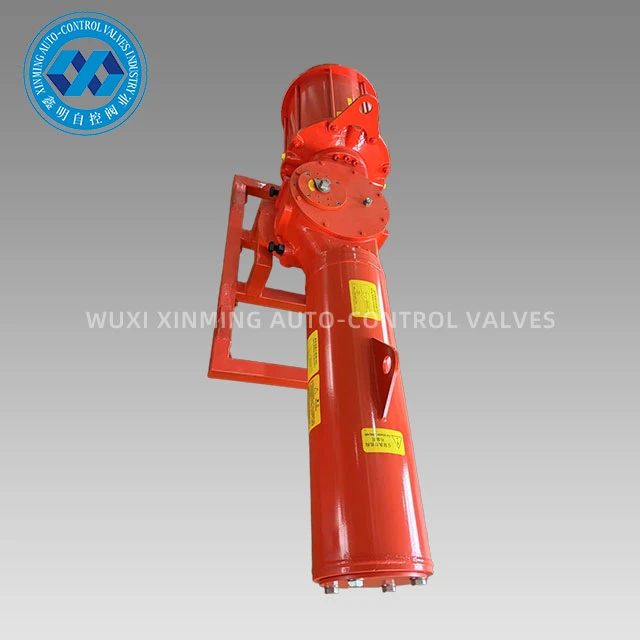

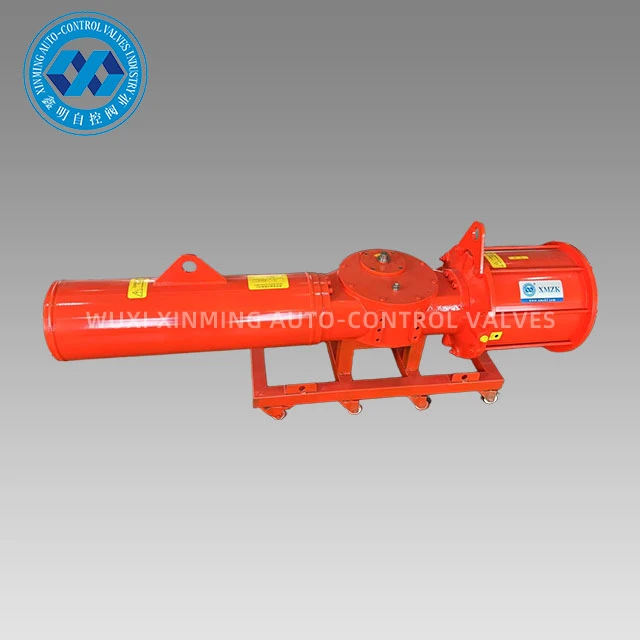

Scotch Yoke pnevmatski aktuator s povratno vzmetjo

Pnevmatski aktuator Scotch Yoke s povratno vzmetjo je visoko{0}}zanesljiva pogonska naprava, zasnovana za krmiljenje industrijskih ventilov. Uporablja edinstven prenosni mehanizem Scotch Yoke za pretvorbo moči stisnjenega zraka v rotacijsko gibanje za 90 stopinj in izvaja funkcijo samodejne ponastavitve prek vgrajene-močne vzmeti, ki zagotavlja, da se ventil hitro vrne v varen položaj (popolnoma odprt ali popolnoma zaprt) v primeru izpada zraka ali izrednih razmerah. Modularna zasnova pnevmatskega aktuatorja Scotch Yoke s povratno vzmetjo podpira standardni vmesnik ISO 5211/NAMUR, lahko se prilagodi različnim vrstam krogelnih ventilov in dušilnih ventilov ter je lahko opremljen z mejnimi stikali, elektromagnetnimi ventili in drugimi dodatki za samodejno krmiljenje. V primerjavi s tradicionalnimi pogoni z zobato letvijo ima struktura scotch yoke večjo mehansko učinkovitost in daljšo življenjsko dobo ter je idealna izbira za krmiljenje ventilov v nevarnih razmerah. Konstrukcija škotskega jarma je odlična možnost za krmiljenje ventilov v nevarnih situacijah, saj ima daljšo življenjsko dobo in večjo mehansko učinkovitost kot običajni pogoni z letvijo in zobatom.

Lastnosti izdelka:

1. Obstajata dve vrsti pnevmatskih aktuatorjev XM scotch yoke: simetrični in nagnjeni, ki ustrezata dvema različnima karakteristikama izhodnega navora. Nagnjeni aktuator s scotch yoke ima visok začetni navor in nizek delovni navor, primeren za krmiljenje loput. Simetrični aktuator s scotch yoke ima bolj uravnoteženo krivuljo navora in je primeren predvsem za krmiljenje krogelnih ventilov in zapornih ventilov.
2. O-obroče, inkapsulirane z dvojnimi materiali (guma in PFA), je mogoče uporabiti pri različnih temperaturah in delovnih pogojih.
Dvojni O-obroč in oblika ležaja zagotavljata stabilnost in zanesljivost modularnega cilindra.
3. Izhodni navor tipa XM s povratno vzmetjo lahko doseže več kot 140.000 Nm, izhodni navor dvo-delujočega tipa pa lahko doseže več kot 250.000 Nm.
Delovni tlak: 0,3-0,6MPa.
4. Modul osrednjega telesa in modul cilindra sta izdelana iz nodularnega železa ali ogljikovega jekla, da zagotovita zadostno trdnost. Celotna struktura je kompaktna, dizajn pa lep in usklajen. Palica jarma in bat zagotavljata najboljši izhodni navor.
5. Kompozitni materiali z nizkim trenjem in dolgo življenjsko dobo preprečujejo neposreden stik kovine s-kovino, zaradi česar sta vzdrževanje in zamenjava hitra in enostavna.
6. Izhodna gred je skladna z najnovejšimi standardi ISO5211 in NAMUR. Njegovo velikost je mogoče prilagoditi, nerjaveče jeklo pa je neobvezno.
7. Standardni indikator položaja NAMUR olajša namestitev dodatne opreme, kot so omarice končnih stikal in pozicionerji.
8. Dva neodvisna vijaka z nastavitvijo kota lahko prilagodita hod ventila od -6 stopinj do 96 stopinj, kar pomaga podaljšati življenjsko dobo sedeža ventila.

Načelo je naslednje:

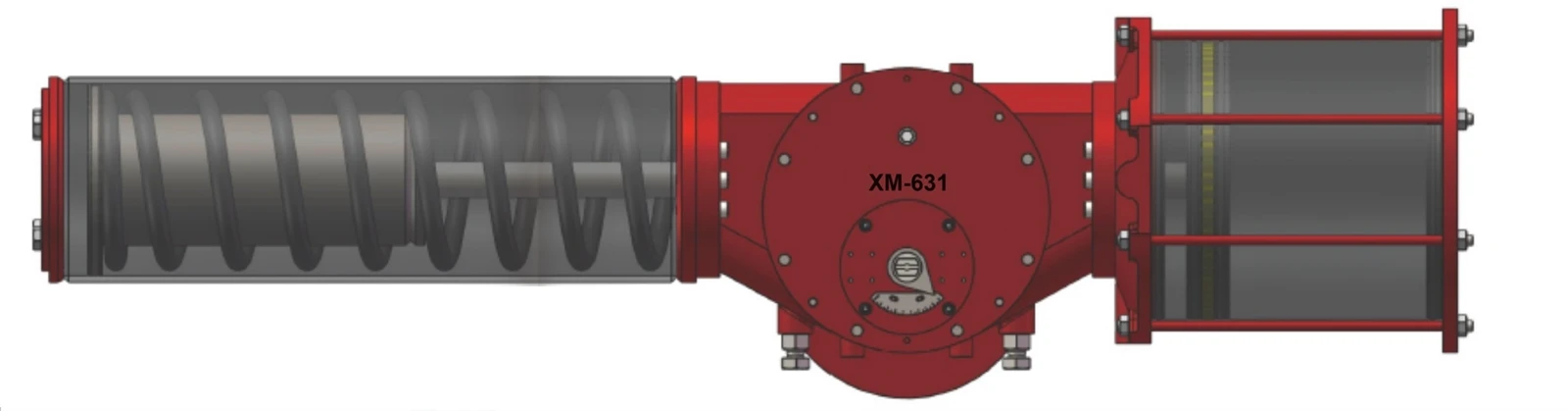

stisnjen zrak vstopi v komoro, da potisne bat k linearnemu gibanju, s prenosnimi strukturami zatiča jarma in utora jarma pa se bo linearno gibanje bata pretvorilo v rotacijsko gibanje jarma in pognalo izhodno gred k vrtenju, s čimer se doseže nadzor nad ventilom.
