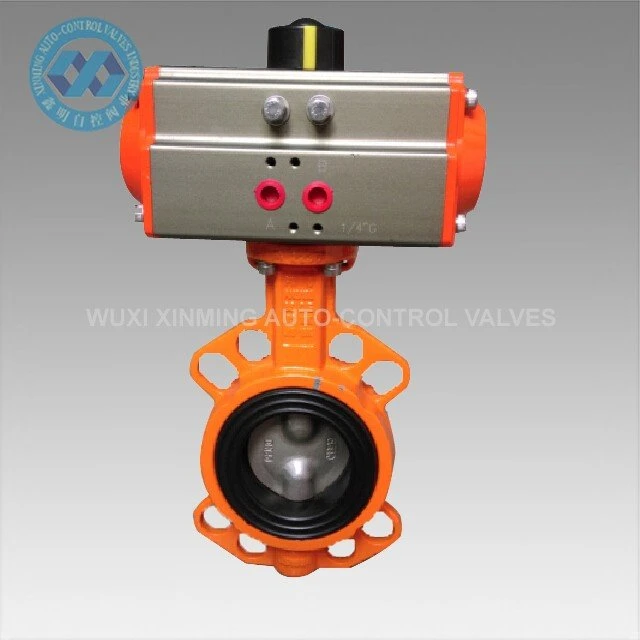

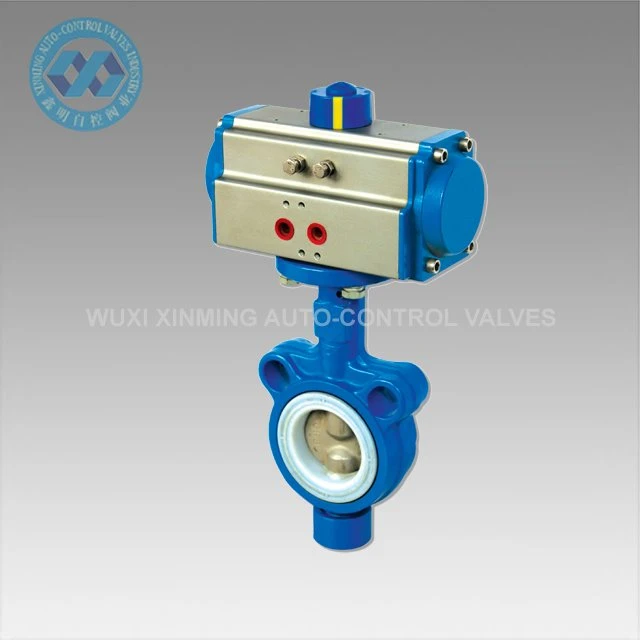

Metuljasta loputa za rezine ima preprosto strukturo, majhno velikost, majhno težo, nizke stroške, priročno krmiljenje in delovanje, veliko učinkovito krožno območje, hitro odpiranje in zapiranje, prihranek dela in dobro tesnjenje ter ima prednosti kovinskega trdega tesnila in elastičnega tesnila.
Za samodejni zagon in zaustavitev pretoka hitreje kot motorni{0}}ventili, ki delujejo na stisnjen zrak. Zrak do aktuatorja morate krmiliti z uporabo priloženega električnega pilotnega ventila ali ročnega vklopno/izklopnega ventila. Ventili za delovanje ne potrebujejo minimalnega padca tlaka med vstopom in izstopom.
Pogon je nameščen neposredno na ohišje ventila, da se zmanjša premikanje in obraba. Vizualni indikator pretoka na vrhu aktuatorja prikazuje, ali je ventil odprt ali zaprt. Ročna preglasitev vam omogoča upravljanje ventila med izpadi električne energije.
Podrobnosti izdelka
| Ime izdelka | Metuljasti ventil za rezine |
| Blagovna znamka | Sprejeta sta tudi XM in OEM |
| Velikost lopute | 25mm-1000mm |
| Certificiranje | CE, ATEX, SIL3, ISO9001:2016 |
| Vrsta ventila | Metulj |
| Za uporabo z | Voda, nafta, zrak, zemeljski plin, para, pitna voda |
| Material tesnila | EPDM guma, NBR, PTFE, kovina-v-kovino |
| Tehnični podatki Izpolnjeni | API 609 |

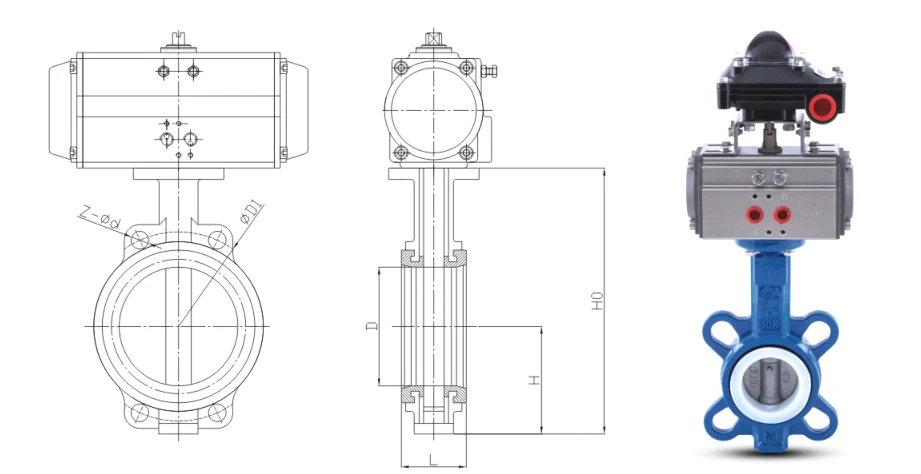

Tehnični parameter:
| Nazivni premer | D (mm) | D1 (mm) | H (mm) | H0 (mm) | L (mm) | Z-Ød | |
|---|---|---|---|---|---|---|---|
| mm | palec | ||||||
| 50 | 2" | 52.9 | 120 | 80 | 241 | 42 | 4-23 |
| 65 | 2.5" | 65.5 | 136.2 | 89 | 264 | 44.7 | 4-26.5 |
| 80 | 3" | 78.8 | 160 | 95 | 276 | 45.2 | 8-18 |
| 100 | 4" | 104 | 185 | 114 | 314 | 52.1 | 4-24.5 |
| 125 | 5" | 123.3 | 215 | 127 | 340 | 54.4 | 4-23 |
| 150 | 6" | 155.6 | 238 | 139 | 364 | 55.8 | 4-25 |
| 200 | 8" | 202.5 | 295 | 175 | 435 | 60.6 | 4-25/23 |
| 250 | 10" | 250.5 | 357 | 203 | 495 | 65.6 | 4-29 |
| 300 | 12" | 301.6 | 407 | 242 | 579 | 76.5 | 4-29 |
| 350 | 14" | 333.3 | 467 | 267 | 635 | 76.5 | 4-30 |
| 400 | 16" | 389.6 | 515/525 | 309 | 709 | 86.5 | 4-26/30 |
| 450 | 18" | 440.5 | 565/585 | 328 | 750 | 105.5 | 4-26/30 |
| 500 | 20" | 491.6 | 620/650 | 361 | 841 | 131.8 | 4-26/33 |
| 600 | 24" | 592.5 | 725/770 | 459 | 1021 | 152 | 20-30/36 |
| 700 | 28" | 695 | 840 | 520 | 1144 | 163 | 24-30/20-36 |
| 800 | 32" | 794.7 | 950 | 591 | 1263 | 188 | 24-33/39 |
| 900 | 36" | 864.7 | 1050 | 656 | 1376 | 203 | 24-33 |
| 1000 | 40" | 965 | 1160 | 721 | 1521 | 216 | 24-36 |
| Oblikovanje in izdelava ventilov | Po standardu GB/T12238 | ||||||
| Velikost prirobnice ventila | V skladu s standardom GB/T9113, GB/T17241.6 | ||||||
| Strukturna dolžina ventila | Po standardu GB/T12221 | ||||||
| Pregled ventila in poskus | Po standardu GB/T13927 | ||||||
Lastnosti izdelka:
• Lahek in kompakten: teža istega kalibra je samo 1/6 zapornega ventila, prostor za namestitev pa je zmanjšan za 50 %
• Dvosmerno mehurčasto-tesnilo: EPDM/NBR/VITON/PTFE elastičen sedež ventila, brez puščanja (ISO 5208 stopnja A)
• Nizek navor: poenostavljena metuljasta plošča + samo-mazalni tulec, enostaven za pogon z ročnimi, pnevmatskimi in električnimi pogoni
• Spletno vzdrževanje: Telo ventila ne sega v cevovod, metuljasto ploščo pa je mogoče izvleči z odvijanjem štirih vijakov prirobnice za demontažo in montažo
• Večfunkcijsko: mogoče ga je popolnoma odpreti in zapreti ter ga je mogoče tudi natančno dušiti v razponu od 15 stopinj do 75 stopinj
Aplikacije izdelkov:
• Komunalna voda: surova voda, čista voda, kanalizacija, izolacija črpalne postaje
• HVAC: centralna klima, daljinsko ogrevanje, cirkulacija hladilne vode
• Hrana in zdravila: čistilni sistem CIP/SIP, sanitarna stopnja FDA 3A izbirno
• Kemija in petrokemika: šibke kisline in alkalije, topila, prah, pnevmatski transportni cevovod
• Energija: hladilni stolp, kondenzat, požarni sprinkler sistem
Zmožnost dobave
Možnost dobave: 1000 enot na mesec, pnevmatski dušilni ventil
Pakiranje in dostava
Podrobnosti pakiranja:
1) Če je količina velika, ohišje iz vezanega lesa
2) Če je količina majhna, škatla ali paleta iz vezanega lesa
Pristanišče odhoda: Šanghaj, Kitajska
Čas izvedbe:
|
Količina (enote) |
1-50 |
51-1000 |
＞1001 |
|
Ocena Čas (dnevi) |
Blago na zalogi |
30 |
Za pogajanja |
Naša storitev
1) 7 x 24 ur vroča linija
2) Stroga kontrola kakovosti
3) Dobra kakovost po ugodni ceni
4) Odlična po-storitev
5) Spletna tehnična podpora
6) Hiter čas dostave
Nasveti za izbiro in naročanje:
Če medij vsebuje delce, večje od ali enake 2 mm, izberite trdo tesnilo ali dvojno ekscentrično strukturo.
Kadar je potrebna požarna varnost, se lahko izbere grafitno polnilo + opornica SS316L.
Zagotovite električno 24 V/220 V, pnevmatsko dvojno delovanje/ponastavitev vzmeti, končno stikalo, komplet pozicionerja.
Če potrebujete CAD risbe, 3D modele ali rešitve za prilagajanje projektov, se obrnite na: WUXI XINMING AUTO-CONTROL VALVES INDUSTRY CO., LTD.
O nas:

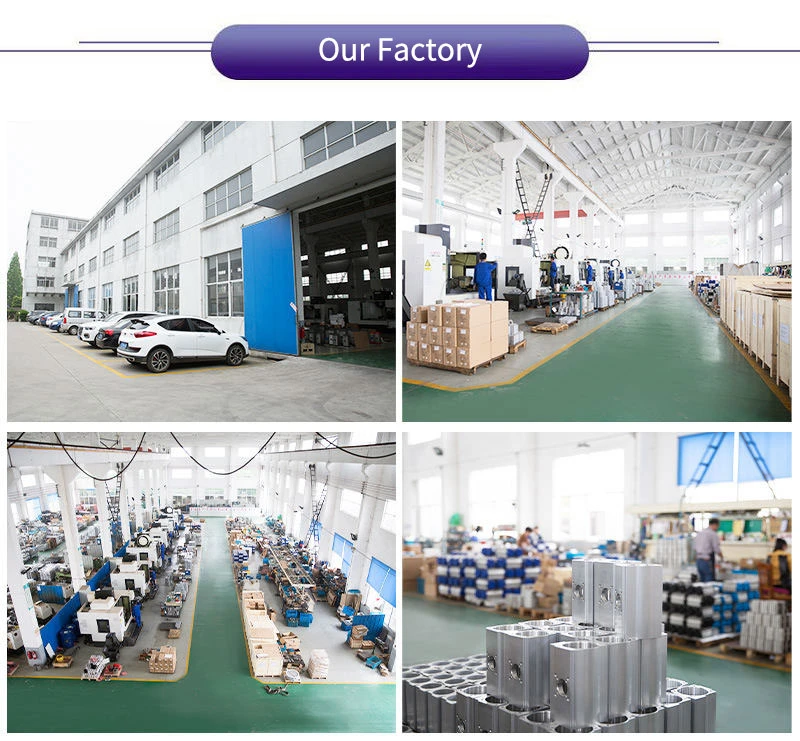

Wuxi Xinming Auto-control Valves Co., Ltd. je specializirano za proizvodnjo pnevmatskih aktuatorjev serije XM in avtomatskih regulacijskih ventilov s certifikatom ISO9001, skladnih s standardi ISO5211/DIN3337/VDI/VDE-3845/NAMUR. Z naprednimi zmogljivostmi za raziskave in razvoj ter proizvodnimi zmogljivostmi naši izdelki služijo različnim panogam, vključno z naftno in plinsko, kemično in elektrarnami, s čimer utelešajo našo zavezanost "Tehnologija na prvem mestu, kakovost odličnosti" z inovativnimi rešitvami in zanesljivim delovanjem.
