V sistemih industrijske avtomatizacije se številna podjetja pogosto srečujejo s težavami pri krmiljenju ventilov, kot so počasna odzivna hitrost, nezadosten navor, nizka stopnja avtomatizacije in pogosto vzdrževanje. Zlasti v cevovodnih sistemih, ki zahtevajo pogosto odpiranje in zapiranje ventilov, nestabilno delovanje aktuatorja ne vpliva le na učinkovitost proizvodnje, ampak lahko predstavlja tudi nevarnost za varnost.
Kotni potovalni pnevmatski aktuator je zasnovan za reševanje teh težav, saj zagotavlja stabilen, hiter in zanesljiv avtomatiziran nadzor za različne 90-stopinjske rotacijske ventile.
Kotni pnevmatski aktuator je aktuator, ki ga poganja stisnjen zrak. Preko notranjega prenosnega mehanizma pretvarja pnevmatsko energijo v kotno rotacijsko gibanje, s čimer doseže odpiranje in zapiranje ventila.
Ta aktuator se uporablja predvsem za krmiljenje ventilov s kotnim gibom, kot so krogelni ventili, dušilni ventili in zaporni ventili. Odlikuje ga kompaktna struktura, stabilno delovanje in hiter odziv, zaradi česar je pomembna krmilna naprava v industrijskih avtomatiziranih cevovodnih sistemih.

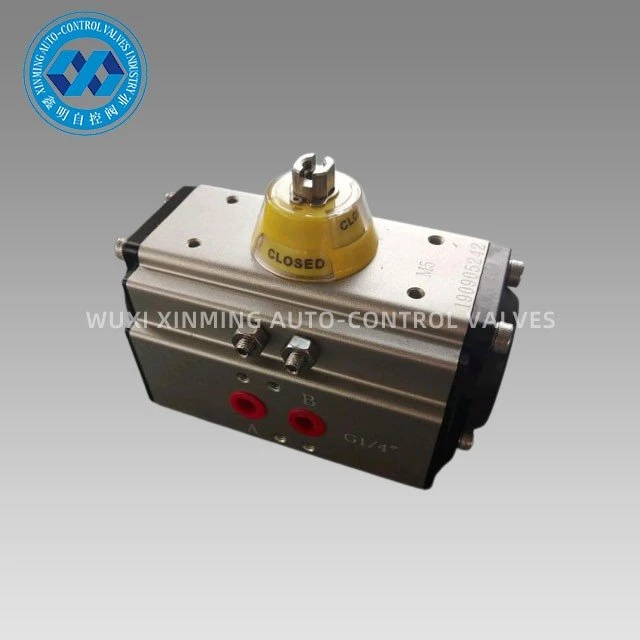

Kotni pnevmatski aktuator serije XM se uporablja za samodejno krmiljenje loput, krogelnih ventilov in strojev z vrtljivim gibanjem. Precizni bati iz-tlačnega litja aluminijeve zlitine z dvojno-zobno letvijo s trdo oksidacijo izboljšajo natančnost vrtilnega kota in življenjsko dobo. Telo pogona s trdo-oksidacijo lahko učinkovito prepreči praske.
Specifikacije izdelka
|
Ime izdelka |
Kotni pnevmatski aktuator |
|
Material |
Nerjaveče jeklo/aluminijeva zlitina |
|
Certifikat |
ISO9001: 2015, CE, ATEX, SIL3 |
|
funkcija |
VKLOP / IZKLOP |
|
Aplikacija |
Kroglični ventil za avtomatizacijo, metuljasti ventil za avtomatizacijo |
|
Temperaturno območje |
-40~150 stopinj C |
|
Čas dostave |
običajno v 7 dneh. |
|
Ladijsko pristanišče |
Šanghaj, Ningbo itd. |
|
Podrobnosti paketa |
vsaka škatla znotraj, škatla iz vezanega lesa (pošiljka preko oceana) ali paleta (pošiljka po zraku) zunaj |
|
Rotacijski kot |
0~90 stopinj/ 0~120 stopinj/ 0~180 stopinj |
|
Struktura |
rotacijski pogon z zobato letvijo in zobatom |
|
Površinska obdelava |
trda anodizacija |
|
Delovna temperatura |
Normalna temperatura: -20 stopinj ~ 80 stopinj (-4 stopinje F ~ 176 stopinj F) |
|
Povezava |
NAMUR, ISO5211 in DIN3337 |
|
Barva kapice |
podpora po meri |
|
Vrsta |
dvojno delujoče in enojno delujoče |
|
Indikator |
Podpora po meri |
|
Namestite dodatke |
Škatla mejnega stikala / elektromagnetni ventil / pozicioner ventila itd. |
|
Dodatki za ventile |
Ročni premični menjalnik |
|
Bat |
Trda anodizacija |
|
Srednje |
Voda, olje, zrak ali jedko okolje |
|
Model |
GT32/AT40/AT52/AT63/AT75/AT83/AT92/AT105/AT125/AT140/AT160/AT190 |
Zmožnost dobave
Imamo zadostno zalogo standardnih modelov in jih lahko hitro dostavimo.
Podpira prilagajanje OEM/ODM z najhitrejšim zaključkom majhne-serijske prilagojene proizvodnje v 7 dneh.
Pakiranje in dostava
Podrobnosti pakiranja:
1). ločena škatla s penasto embalažo v notranjosti
2) ohišje iz vezanega lesa za pomorsko pošiljko
3) Paleta iz vezanega lesa za letalsko pošiljko
Pristanišče odhoda: Šanghaj, Kitajska
Čas izvedbe:
|
Količina (enote) |
1-50 |
51-1000 |
1001-10000 |
＞10001 |
|
Ocena Čas (dnevi) |
Blago na zalogi |
7 |
20 |
Za pogajanja |
Prednost
Vse postopke -enkrat- oblikuje CNC, da se zagotovi natančnost postopka in življenjska doba.

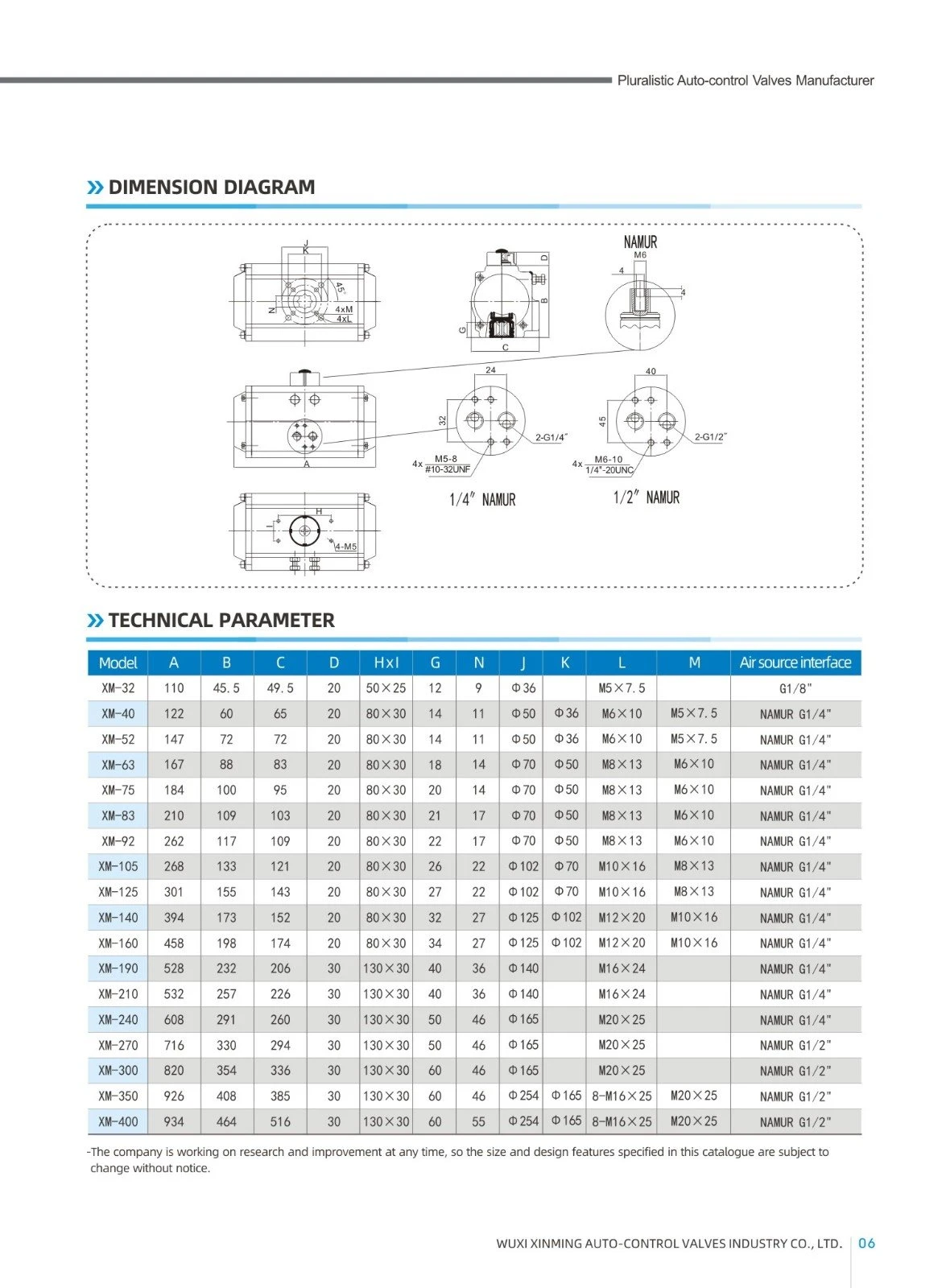

Mere kotnega pnevmatskega aktuatorja
TABELA IZHODNEGA NAVORA XM DVOJNO DELUJEČEGA AKTUATORJA
|
Model |
Vhodni zračni tlak (enota: bar) |
|||||
|
3 |
4 |
5 |
6 |
7 |
8 |
|
|
Izhodni navor zračnega tlaka (Nm) |
||||||
|
XM-DA32 |
4.6 |
6.1 |
7.6 |
9.2 |
10.7 |
12.2 |
|
XM-DA40 |
7.2 |
9.6 |
12.0 |
14.4 |
16.8 |
19.2 |
|
XM-DA52 |
12.0 |
16.0 |
20.0 |
24.0 |
28.0 |
32.0 |
|
XM-DA63 |
21.7 |
28.9 |
36.0 |
43.4 |
50.6 |
57.8 |
|
XM-DA75 |
30.0 |
40.0 |
50.0 |
60.0 |
70.0 |
80.0 |
|
XM-DA83 |
46.8 |
62.4 |
78.0 |
93.6 |
109.2 |
124.8 |
|
XM-DA92 |
67.6 |
90.1 |
112.6 |
135.2 |
157.7 |
180.2 |
|
XM-DA105 |
97.7 |
130.3 |
162.9 |
195.5 |
228.0 |
260.6 |
|
XM-DA125 |
150.5 |
200.6 |
250.8 |
301.0 |
351.1 |
401.3 |
|
XM-DA140 |
260.7 |
347.6 |
433.8 |
521.4 |
608.3 |
695.2 |
|
XM-DA160 |
397.2 |
529.6 |
662.0 |
794.4 |
926.8 |
1059.2 |
|
XM-DA190 |
640.2 |
853.6 |
1067.0 |
1280.4 |
1493.8 |
1707.2 |
|
XM-DA210 |
798.0 |
1064.0 |
1330.0 |
1596.0 |
1862.0 |
2128.0 |
|
XM-DA240 |
1154.3 |
1539.0 |
1923.8 |
2308.5 |
2693.3 |
3078.0 |
|
XM-DA270 |
1755.0 |
2340.0 |
2924.0 |
3510.0 |
4095.0 |
4680.0 |
|
XM-DA300 |
2291.4 |
3055.2 |
3819.0 |
4582.8 |
5346.6 |
6110.4 |
|
XM-DA350 |
3426.0 |
4568.0 |
5710.0 |
6852.0 |
7994.0 |
9136.0 |
|
XM-DA400 |
4872.0 |
6496.0 |
8120.0 |
9744.0 |
11368.0 |
12992.0 |
