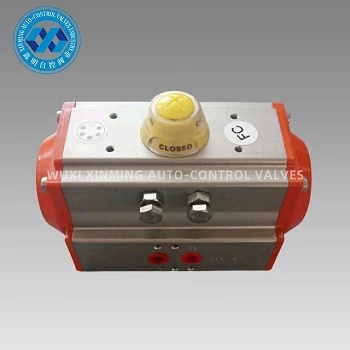

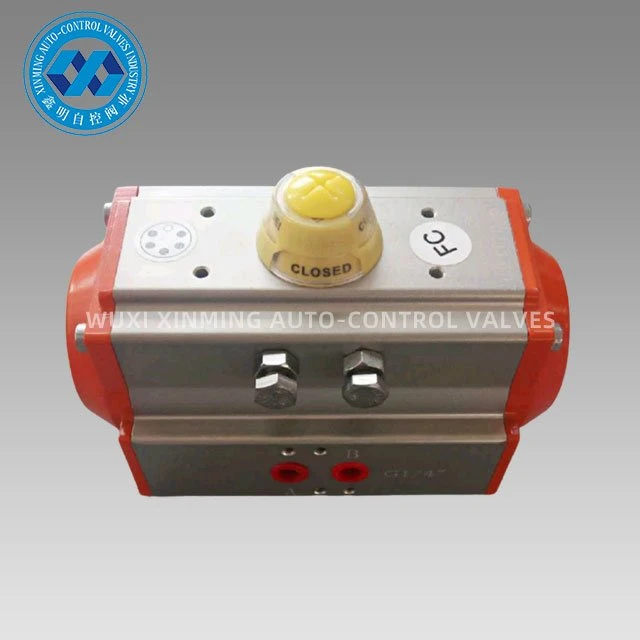

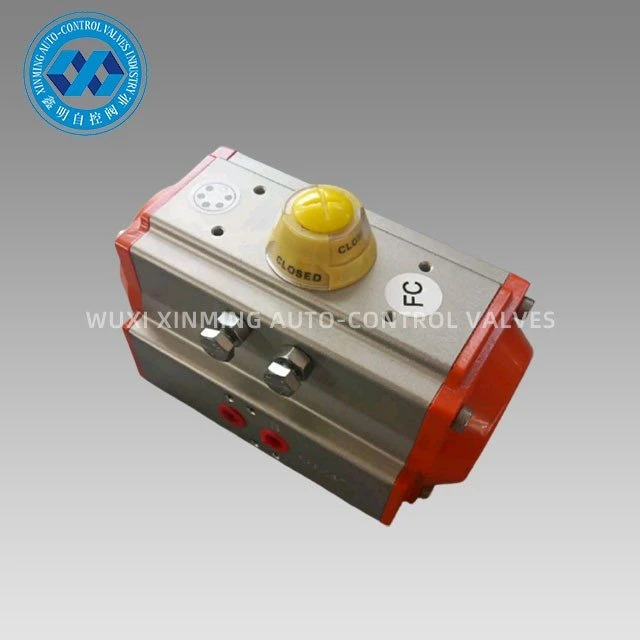

AT dvojno delujoči pnevmatski rotacijski aktuator je preučen, razvit in zasnovan na podlagi celovite uporabe novih tehnologij, novih materialov, novih procesov in inovativnih konceptov doma in v tujini, ki imajo naslednje značilnosti:
1. Popolnoma v skladu z mednarodnimi predpisi: IS05211, DIN3337 in VDI/VDE-3845, standardi NAMUR.
2. Notranja površina ekstrudiranega aluminijastega valja visoke trdnosti je fino brušena in trdo anodizirana, z dolgo življenjsko dobo, nizkim koeficientom trenja in hitrim delovanjem.
3. Čudovita kompaktna sodobna oblika in več specifikacij naredijo izbiro bolj ekonomično.
4. Vse aktivne površine imajo visokokakovostne ležaje z nizkim trenjem, dolgo življenjsko dobo in brez hrupa.
5. Dva neodvisna mehanizma za prilagajanje hoda sta nameščena za enostavno prilagajanje dodatnih ±5 stopinj pri popolnoma odprtem ali popolnoma zaprtem položaju
6. Aktuatorji z enako zunanjo strukturo so na voljo v dvodelujočih in enostransko delujočih (povratna vzmet) različicah. Različice z enojnim delovanjem imajo normalno zaprt in normalno odprt tip
Zmožnost dobave
Možnost dobave: 10000 enot na mesec Pnevmatski rotacijski aktuator
Pakiranje in dostava
Podrobnosti pakiranja: 1). ločena škatla s penasto embalažo v notranjosti
2) ohišje iz vezanega lesa za pomorsko pošiljko
3) Paleta iz vezanega lesa za letalsko pošiljko
Pristanišče odhoda: Šanghaj, Kitajska
Dobavni rok:
|
Količina (enote) |
1-50 |
51-1000 |
1001-10000 |
＞10001 |
|
Ocena Čas (dnevi) |
Blago na zalogi |
7 |
20 |
Za pogajanja |
Predstavitev izdelka
Pnevmatski aktuatorji serije XM AT se uporabljajo za avtomatsko krmiljenje loput, krogelnih ventilov in strojev z rotacijskim gibanjem. Natančni bati iz aluminijeve zlitine z dvojno letvijo iz tlačnega litja s trdo oksidacijo izboljšajo natančnost rotacijskega kota in življenjsko dobo. Telo pogona s trdo oksidacijo se lahko učinkovito izogne praskam.
Prednost
1) Vsi pomembni rezervni deli bi bili obdelani s trdo anodizacijo, da bi povečali trdnost v veliki meri in zagotovili dobro delovanje in življenjsko dobo.
2) Vse postopke enkratno oblikuje CNC, da se zagotovi natančnost postopka in življenjska doba.
Aplikacija
Pnevmatski rotacijski aktuatorji so lahko primerni za različna vnetljiva, jedka, prašna, močna magnetna polja, sevanje, vibracije, jedko okolje v zaprtih prostorih ali na prostem, ki se pogosto uporabljajo na področju električne energije, petrokemične, metalurgije, nafte, plina, mesta, gradbeništva, drenaža, kemična industrija, rafiniranje nafte, rudarstvo, elektrarne, metalurgija, arhitektura, medicina, hrana, plin, znanstvene raziskave itd.
Tehnični parameter
TABELA IZHODNEGA NAVORA XM DVOJNO DELUJEČEGA AKTUATORJA
| Model |
Vhodni zračni tlak (enota: bar) | |||||
| 3 | 4 | 5 | 6 | 7 | 8 | |
| Izhodni navor zračnega tlaka (Nm) | ||||||
|
XM-DA32 |
4.6 |
6.1 |
7.6 |
9.2 |
10.7 |
12.2 |
|
XM-DA40 |
7.2 |
9.6 |
12.0 |
14.4 |
16.8 |
19.2 |
|
XM-DA52 |
12.0 |
16.0 |
20.0 |
24.0 |
28.0 |
32.0 |
|
XM-DA63 |
21.7 |
28.9 |
36.0 |
43.4 |
50.6 |
57.8 |
|
XM-DA75 |
30.0 |
40.0 |
50.0 |
60.0 |
70.0 |
80.0 |
|
XM-DA83 |
46.8 |
62.4 |
78.0 |
93.6 |
109.2 |
124.8 |
|
XM-DA92 |
67.6 |
90.1 |
112.6 |
135.2 |
157.7 |
180.2 |
|
XM-DA105 |
97.7 |
130.3 |
162.9 |
195.5 |
228.0 |
260.6 |
|
XM-DA125 |
150.5 |
200.6 |
250.8 |
301.0 |
351.1 |
401.3 |
|
XM-DA140 |
260.7 |
347.6 |
433.8 |
521.4 |
608.3 |
695.2 |
|
XM-DA160 |
397.2 |
529.6 |
662.0 |
794.4 |
926.8 |
1059.2 |
|
XM-DA190 |
640.2 |
853.6 |
1067.0 |
1280.4 |
1493.8 |
1707.2 |
|
XM-DA210 |
798.0 |
1064.0 |
1330.0 |
1596.0 |
1862.0 |
2128.0 |
|
XM-DA240 |
1154.3 |
1539.0 |
1923.8 |
2308.5 |
2693.3 |
3078.0 |
|
XM-DA270 |
1755.0 |
2340.0 |
2924.0 |
3510.0 |
4095.0 |
4680.0 |
|
XM-DA300 |
2291.4 |
3055.2 |
3819.0 |
4582.8 |
5346.6 |
6110.4 |
|
XM-DA350 |
3426.0 |
4568.0 |
5710.0 |
6852.0 |
7994.0 |
9136.0 |
|
XM-DA400 |
4872.0 |
6496.0 |
8120.0 |
9744.0 |
11368.0 |
12992.0 |
Predstavitev podjetja
Od leta 2007 je ustanovljeno podjetje WUXI XINMING AUTO-CONTROL VALVES INDUSTRY CO., LTD.
V glavnem izdelujemo pnevmatski aktuator, pnevmatski krogelni ventil, pnevmatski metuljasti ventil, pnevmatski/električni krmilni ventil itd.

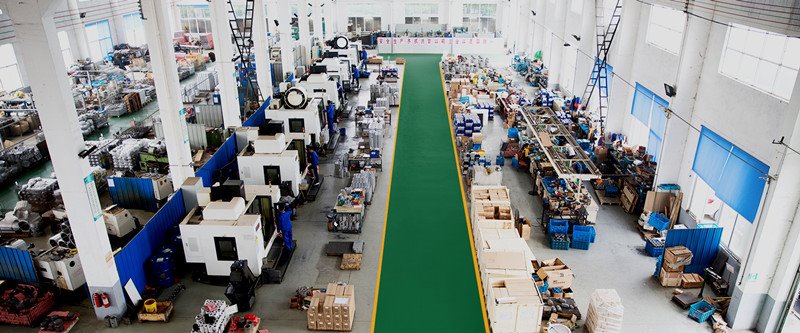

Naše podjetje ima napredno opremo za obdelavo in sofisticirano opremo za testiranje. Naša obdelovalna oprema vključuje stružnice, rezkalne stroje, vrtalne stroje, skobeljnike, vrtalne stroje, CNC stružnice, CNC obdelovalne centre in drugo opremo. Obstaja skupno 30 sklopov, od katerih je 5 kompletov uvoženih vertikalnih strojnih centrov in več kompletov naprednih CNC stružnic.
