Predstavitev izdelka
V sistemih za avtomatizacijo industrijskih ventilov je aktuator komponenta, ki določa, ali lahko ventil zanesljivo deluje v dolgih ciklih. V mnogih resničnih namestitvah, ki smo jih videli, težav z ventilom ne povzroča sam ventil, ampak nepravilna izbira aktuatorja-nezadosten navor, nestabilno preklapljanje ali slab odziv pri neprekinjenem delovanju.

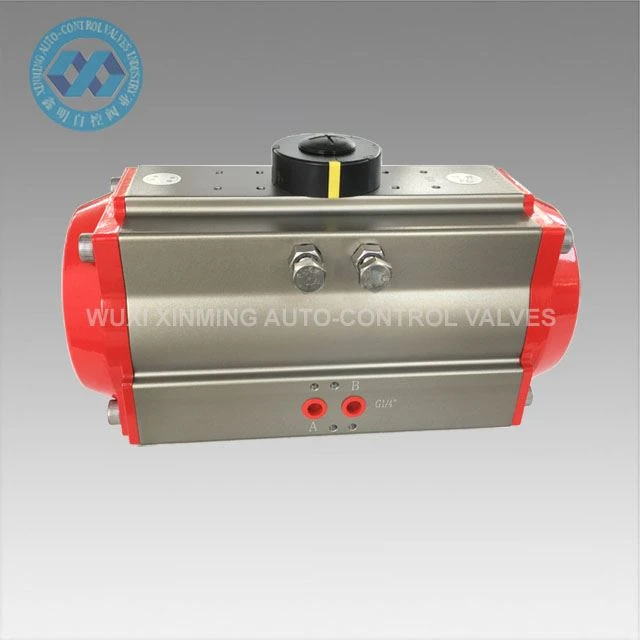

Pnevmatski aktuator ventila XM je zasnovan za avtomatizacijo četrt-obratnih ventilov, vključno s krogelnimi ventili in loputami. Pretvori stisnjen zrak v rotacijsko gibanje prek mehanizma z zobato letvijo in zobatom, kar omogoča hitro in stabilno delovanje ventilov v industrijskih procesnih sistemih.
Široko se uporablja pri čiščenju vode, kemični obdelavi, sistemih HVAC in splošni industrijski avtomatizaciji, kjer je potreben zanesljiv nadzor vklopnih/izklopnih ventilov.
Lastnosti
- Zobna letev in zobata struktura za stabilno rotacijsko gibanje
- Hiter pnevmatski odziv za avtomatsko krmiljenje ventilov
- Na voljo v dvojno delujočih in vzmetnih povratnih tipih
- Montaža ISO 5211 za enostavno namestitev ventila
- Kompaktno ohišje iz aluminijeve zlitine za industrijsko uporabo
- Primerno za neprekinjeno ciklično delovanje
- Združljivo z elektromagnetnimi ventili in omaricami končnega stikala
Tehnične specifikacije
Vrsta izdelka: pnevmatski aktuator ventila
Oblika: Zobna letev in zobnik
Vrsta delovanja: Povratna vzmet
Kot vrtenja: standardno 90 stopinj
Delovni medij: Čist, suh stisnjen zrak
Material ohišja: aluminijeva zlitina
Montažni standard: ISO 5211
Delovni tlak: 2,5 – 8 barov
Temperaturno območje: Na voljo so standardne / visoke temperature
Nadzorni sistem: združljiv s pnevmatsko avtomatizacijo
Montaža pnevmatskih aktuatorjev
Razumna namestitev je zagotoviti, da sta os pnevmatskega pogona in steblo ventila soosni. Pred sestavo pogona in ventila je treba ventil izmeriti in zahtevani navor ne sme biti presežen. Po montaži se preskusita pnevmatski pogon in ventil, na ventil pa se uporabi nazivni tlak. Tlak vira zraka aktuatorja je 0,4 mpa ali v skladu z zahtevami uporabnika. Odpiranje in zapiranje ventila mora biti prožno, ne sme biti zagozdenih, plazečih in drugih pojavov ter opravite več poskusov.
Pnevmatski aktuatorji, opremljeni z elektromagnetnimi ventili, morajo biti med odpravljanjem napak opremljeni z ročnimi napravami. Vklopite rdeči gumb na elektromagnetnem ventilu in pojdite skozi električni zagon. Pri uporabi mehanizma za ročno upravljanje je treba prekiniti dovod plina ali tekočine in nato odpraviti napake v pnevmatskem mehanizmu. Pnevmatski aktuatorji morajo ohranjati vir zraka suh in čist, aktuatorje pa je treba redno vzdrževati in vzdrževati, zračni filter pa je treba redno izprazniti in izprazniti, da ne bi vstopil v elektromagnetni ventil ali pnevmatski pogon in vplival na normalno delovanje.
Aplikacije
- Sistemi za avtomatizacijo krogelnih ventilov
- Krmilni sistemi z loputo
- Čistilne naprave
- HVAC cevovodni sistemi
- Kemijske procesne linije
- Industrijski komunalni cevovodi
- Avtomatizirani proizvodni sistemi
OEM in prilagajanje
- XM ponuja prilagodljive rešitve OEM za različne projektne zahteve:
- Konfiguracija z dvojnim delovanjem ali povratno vzmetjo
- Nastavitev navora za različne velikosti ventilov
- Po potrebi posebni montažni vmesniki
- Integracija elektromagnetnega ventila in povratne informacije o položaju
- OEM blagovna znamka in podpora za pakiranje
