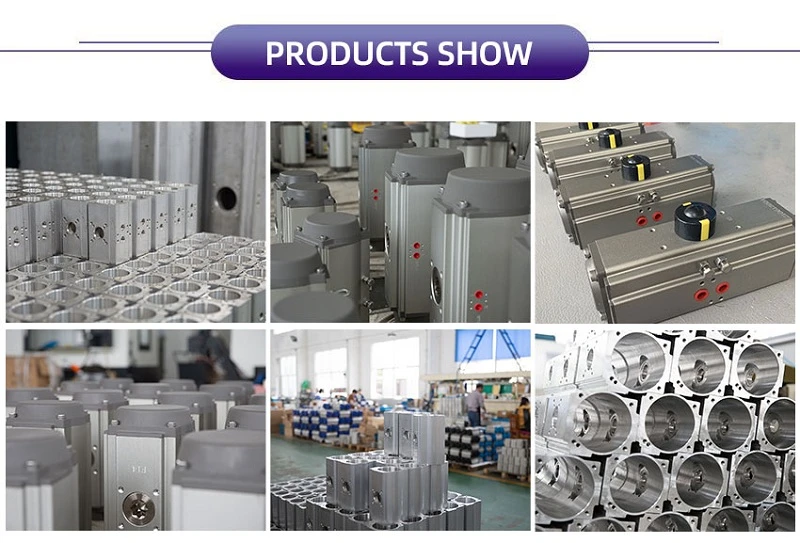

Pregled izdelka

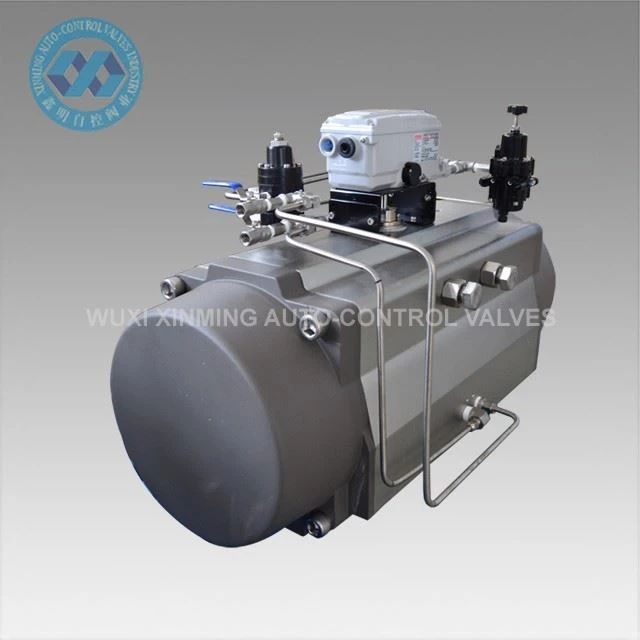

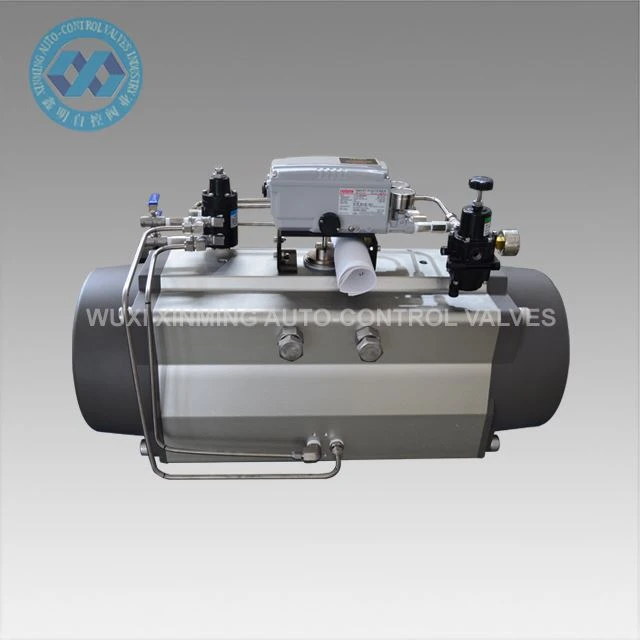

Dvojno delujoči pnevmatski pogon z letvijo in zobatom je zasnovan za avtomatizacijo četrt{0}}obratnih krogelnih ventilov in metuljastih ventilov v industrijskih cevovodnih sistemih. Zagotavlja zanesljivo pnevmatsko krmiljenje za delovanje ventila 0 stopinj –90 stopinj in je združljiv s standardnimi vmesniki za montažo, kot sta ISO 5211 in NAMUR VDI/VDE 3845.
Široko se uporablja v sistemih industrijske avtomatizacije, kjer je potrebno stabilno in standardizirano aktiviranje ventilov.
Tehnični parameter
| Ime izdelka | Pnevmatski rotacijski aktuator |
| Blagovna znamka | XM in OEM je tudi sprejet |
| Velikost aktuatorja | 32mm-400mm |
| Rotacijski kot | 0 stopinj ~90 stopinj |
| Delovno temperaturno območje |
-20 stopinj ~ +80 stopinj (standardno) -40 stopinj ~+80 stopinj (nizka temperatura) -15 stopinj ~150 stopinj (visoka temperatura) |
| Tlak dovoda zraka | 0,2~0,8MPa, 10Mpa maks |
| Zgornja povezava | VDI/VDE3845 NAMUR |
| Spodnja povezava | ISO 5211 in DIN 3337 |
| Material | Aluminijeve zlitine |
| Struktura | letev in zobnik, bati z dvojno letvijo |
| Površinska obdelava telesa aktuatorja | trdo eloksiran |
| Barva končnega pokrova | črno siva, črna, temno modra, nebesno modra, rdeča, oranžna, zelena itd. |
| Certificiranje | CE, ATEX, SIL3, ISO9001:2016 |
TABELA IZHODNEGA NAVORA PNEVMATSKEGA VRTLJIVEGA AKTUATORJA Z DVOJNIM DELUJOČEM XM
|
Model |
Vhodni zračni tlak (enota: bar) |
|||||
|
3 |
4 |
5 |
6 |
7 |
8 |
|
|
Izhodni navor zračnega tlaka (Nm) |
||||||
|
XM-DA32 |
4.6 |
6.1 |
7.6 |
9.2 |
10.7 |
12.2 |
|
XM-DA40 |
7.2 |
9.6 |
12.0 |
14.4 |
16.8 |
19.2 |
|
XM-DA52 |
12.0 |
16.0 |
20.0 |
24.0 |
28.0 |
32.0 |
|
XM-DA63 |
21.7 |
28.9 |
36.0 |
43.4 |
50.6 |
57.8 |
|
XM-DA75 |
30.0 |
40.0 |
50.0 |
60.0 |
70.0 |
80.0 |
|
XM-DA83 |
46.8 |
62.4 |
78.0 |
93.6 |
109.2 |
124.8 |
|
XM-DA92 |
67.6 |
90.1 |
112.6 |
135.2 |
157.7 |
180.2 |
|
XM-DA105 |
97.7 |
130.3 |
162.9 |
195.5 |
228.0 |
260.6 |
|
XM-DA125 |
150.5 |
200.6 |
250.8 |
301.0 |
351.1 |
401.3 |
|
XM-DA140 |
260.7 |
347.6 |
433.8 |
521.4 |
608.3 |
695.2 |
|
XM-DA160 |
397.2 |
529.6 |
662.0 |
794.4 |
926.8 |
1059.2 |
|
XM-DA190 |
640.2 |
853.6 |
1067.0 |
1280.4 |
1493.8 |
1707.2 |
|
XM-DA210 |
798.0 |
1064.0 |
1330.0 |
1596.0 |
1862.0 |
2128.0 |
|
XM-DA240 |
1154.3 |
1539.0 |
1923.8 |
2308.5 |
2693.3 |
3078.0 |
|
XM-DA270 |
1755.0 |
2340.0 |
2924.0 |
3510.0 |
4095.0 |
4680.0 |
|
XM-DA300 |
2291.4 |
3055.2 |
3819.0 |
4582.8 |
5346.6 |
6110.4 |
|
XM-DA350 |
3426.0 |
4568.0 |
5710.0 |
6852.0 |
7994.0 |
9136.0 |
|
XM-DA400 |
4872.0 |
6496.0 |
8120.0 |
9744.0 |
11368.0 |
12992.0 |
Lastnosti
- Dvojno delujoča zasnova zobate letve zagotavlja stabilen nadzor odpiranja in zapiranja-na zrak.
- 0 stopinj –90 stopinj četrt-izhod za krogelne ventile in dušilne lopute.
- Struktura bata z dvojno letvijo izboljša ravnotežje navora in zmanjša mehansko obremenitev.
- Ohišje iz trdega anodiziranega aluminija zagotavlja odpornost proti koroziji v industrijskih okoljih.
- Montaža NAMUR VDI/VDE 3845 in ISO 5211 za neposredno namestitev brez adapterjev.
- Možnost širokega temperaturnega razpona za standardne in težke delovne pogoje.
- Na voljo je prilagoditev OEM glede na navor, velikost in zahteve glede barve.
- CE, ATEX, SIL3, ISO9001 certificiran za industrijsko avtomatizacijo.
Aplikacija
- Avtomatizacija krogelnih ventilov v naftovodih in plinovodih
- Regulacija lopute v čistilnih napravah
- Sistemi za regulacijo pretoka kemičnih procesov
- Sistemi za krmiljenje pare in tekočin v elektrarnah
- Linije za proizvodnjo hrane, pijače in farmacevtskih izdelkov
- Splošna avtomatizacija industrijskih procesov
Zmožnost dobave
Možnost dobave: 10000 enot na mesec Pnevmatski rotacijski aktuator
Pakiranje in dostava
Podrobnosti pakiranja:
1). ločena škatla s penasto embalažo v notranjosti
2). ohišje iz vezanega lesa za pomorsko pošiljko
3). Vezana paleta za letalski prevoz
Pristanišče odhoda: Šanghaj, Ningbo itd. Kitajska
Čas izvedbe:
|
Količina (enote) |
1-50 |
51-1000 |
1001-10000 |
＞10001 |
|
Ocena Čas (dnevi) |
Blago na zalogi |
7 |
20 |
Za pogajanja |
