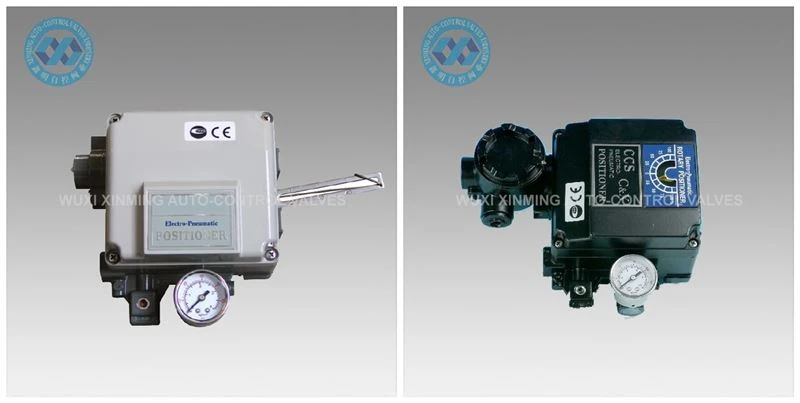

Predstavitev izdelka
Pozicioner ventila YT1000 se uporablja s pnevmatskim regulacijskim ventilom za oblikovanje zaprte regulacijske zanke. Signal enosmernega toka, ki ga odda krmilni sistem, se pretvori v signal plina, ki poganja regulacijski ventil za nadzor delovanja regulacijskega ventila. Hkrati se izvede povratna informacija glede na stopnjo odpiranja regulacijskega ventila, tako da se položaj ventila lahko pravilno nastavi glede na krmilni signal, ki ga oddaja sistem. Električni pozicioner se lahko uporablja za enodelujoče (povratna vzmet) in dvodelujoče pnevmatske pogone.
Namestitev elektropnevmatskih pozicionerjev ventilov: Ta serija je nastavitvenega tipa in je zasnovana za dvodelujoče ali enojno delujoče pogone z vhodnimi in izhodnimi 4-20 mA povratnimi signali. Pnevmatski aktuator je opremljen z elektro-pnevmatskim pozicionerjem ventila in nosilcem, ki povezuje povratno ročico skozi NAMUR režo zobnika, ki je pritrjena s 4 vijaki. Za uresničitev nadzora prilagajanja je mogoče priključiti cevovod vira zraka.
Tehnični parametri
Električno-pnevmatski pozicioner ventila serije 1000 se uporablja s pnevmatskim regulacijskim ventilom za oblikovanje krmilne zanke z zaprto zanko. Signal enosmernega toka, ki ga odda krmilni sistem, se pretvori v plinski signal, ki poganja regulacijski ventil za krmiljenje delovanja regulacijskega ventila. Hkrati povratna informacija je narejena glede na stopnjo odpiranja regulacijskega ventila, tako da je položaj ventila mogoče pravilno namestiti glede na krmilni signal, ki ga odda sistem. Električni pozicioner se lahko uporablja za enostransko delovanje (povratna vzmet) in dvojno delovanje. pnevmatski aktuatorji. Namestitev elektropnevmatskih pozicionerjev ventilov: Ta serija je nastavitvenega tipa in je zasnovana za dvodelujoče ali enostransko delujoče aktuatorje z vhodnimi in izhodnimi 4-20 mApovratnimi signali. Pnevmatski aktuator je opremljen z električno pnevmatskim pozicionerjem ventila in nosilcem , ki povezuje povratno ročico skozi režo zobnika NAMUR, ki je pritrjena s 4 vijaki. Cev vira zraka se lahko priključi, da se izvede nadzor prilagajanja.

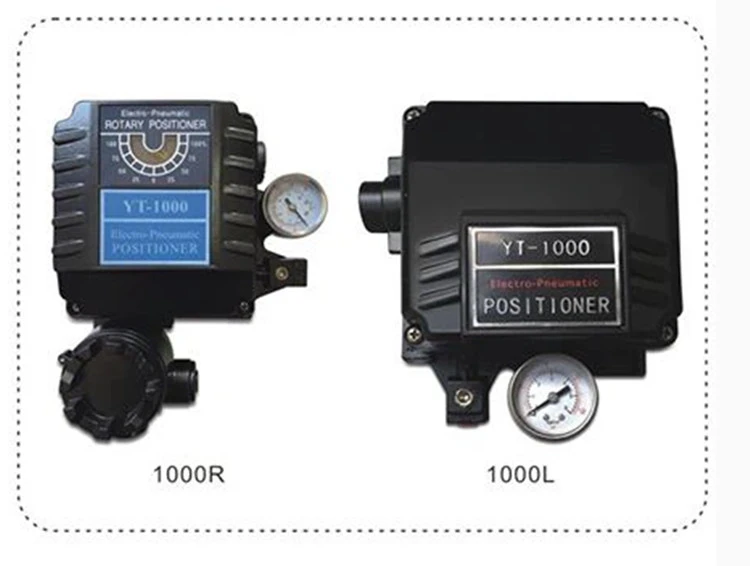

Postavka | Model | 1000L (linearni tip) | 1000R (rotacijski tip) |
Enojno delovanje Dvojno delovanje | |||
Vhodni signal, upor | 4~20ma.dc 250Ω±15Ω | ||
Tlak dovoda plina | 1,4 ~ 7 kgf/cm²（20 ~ 100 psi） | ||
Možganska kap | 10~105 mm | 0-90stopnja | |
Električni vmesnik | PT(NPT)1/2 | ||
Eksplozijsko odporen razred | EXD II BT4/Exd II BT6/Exia II CT6 | ||
Stopnja zaščite | IP66 | ||
Sobna temperatura | -20stopnja~70stopnjaPonovljivost ±0.5% | ||
Linearno | ±1%F.S ±2% F.S ±2% F.S | ||
Histereza | ±1%F.S Občutljivost±0.2%F.S ±0.5% F.S | ||
Poraba energije zraka | 3LPM(sup=1.4kgf/cm²,20psi) | ||
Tok | 80LPM(sup=1.4kgf/cm²,20psi) | ||
Material | Liti aluminij | ||
Utež | 2,7 kg ~ 2,8 kg | ||
Model | 1000L/R |

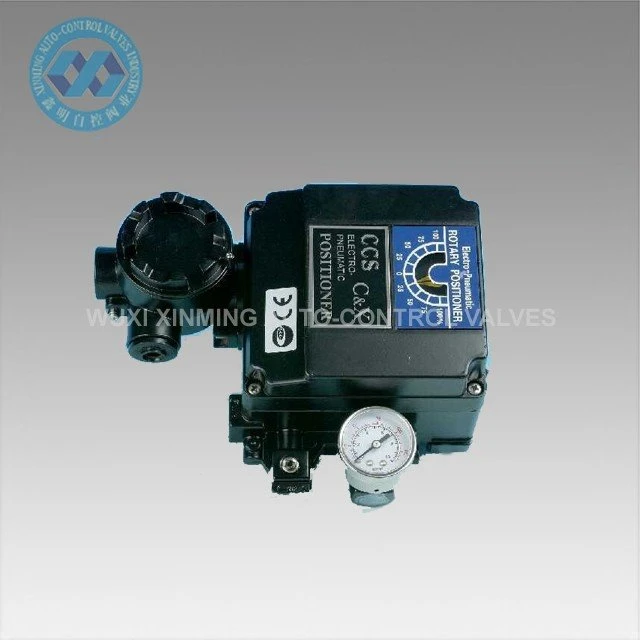

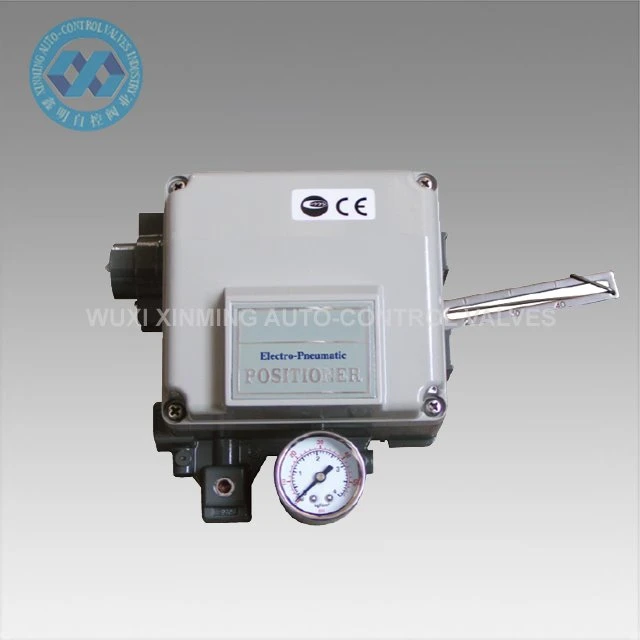

Vrste | L: Linearni tip, R: Rotacijski tip |
Oblika dejanja | S:Enojno delovanje, D:Dvojno delovanje |
Eksplozijsko varna oblika | M:eksplozijsko odporen Exd II BT4 Exd II BT6, I: lastno varen Exia II CT6,n: Normalno |
Povratni vzvod | R1,M6*40L;R2,M8*40L;R,NAMUR;1,10~40 mm; 2,40~70 mm |
Odprtina | 90,90~180,180 |
Vrsta vmesnika | PT,NPT |
Možnost | 0,+PTM, +L/S |
