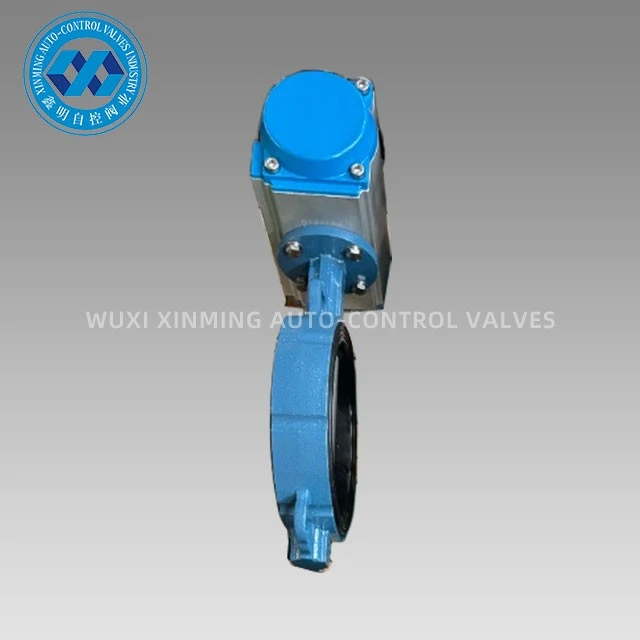

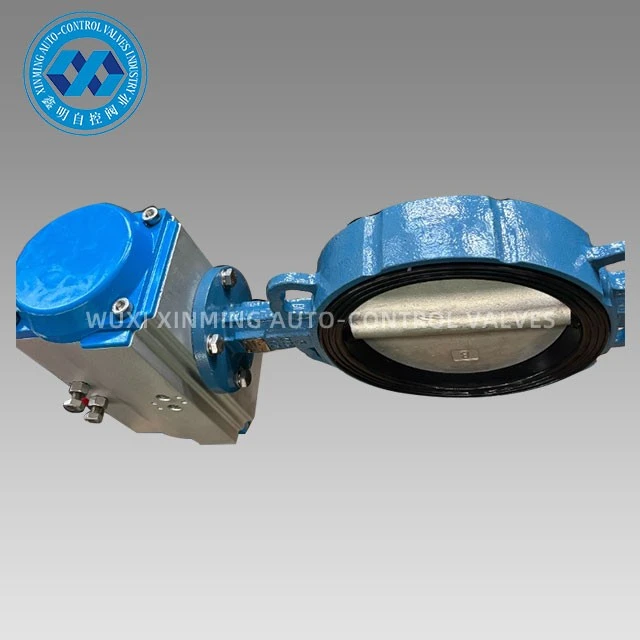

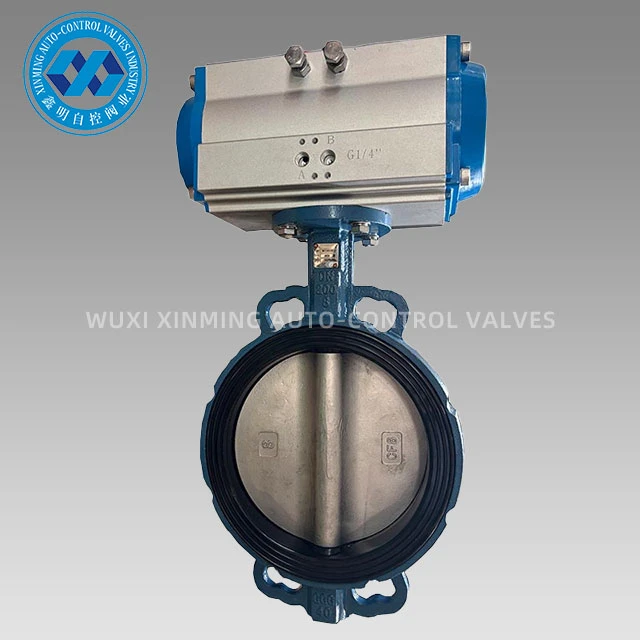

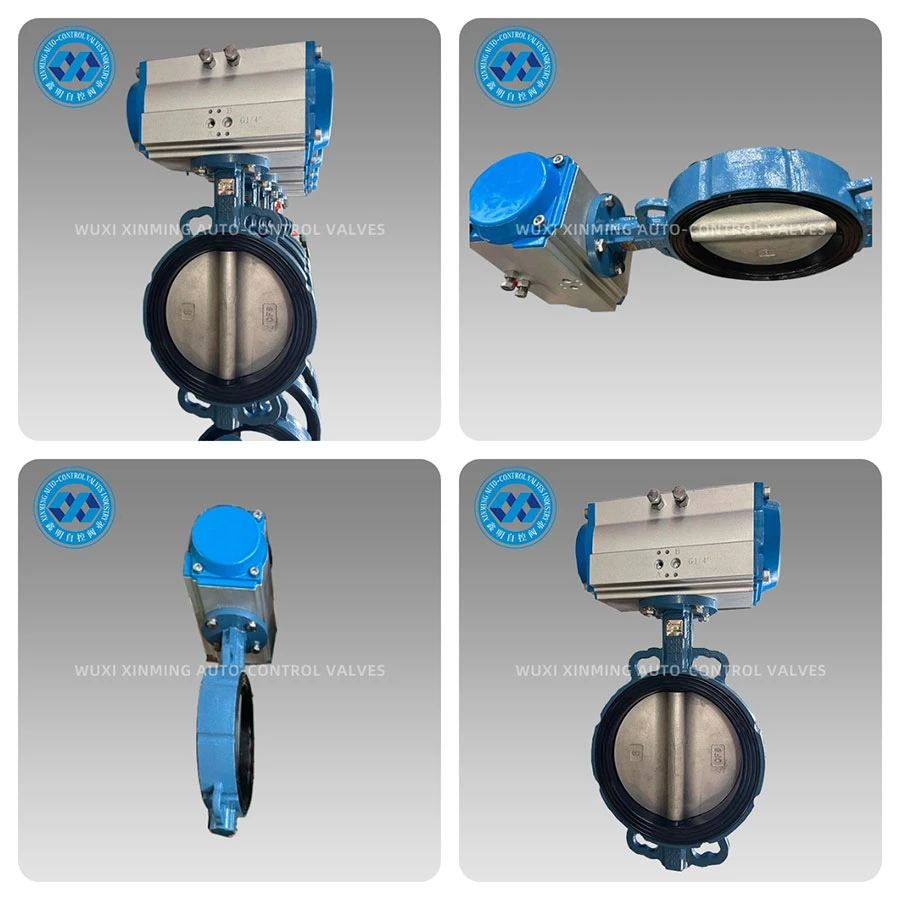

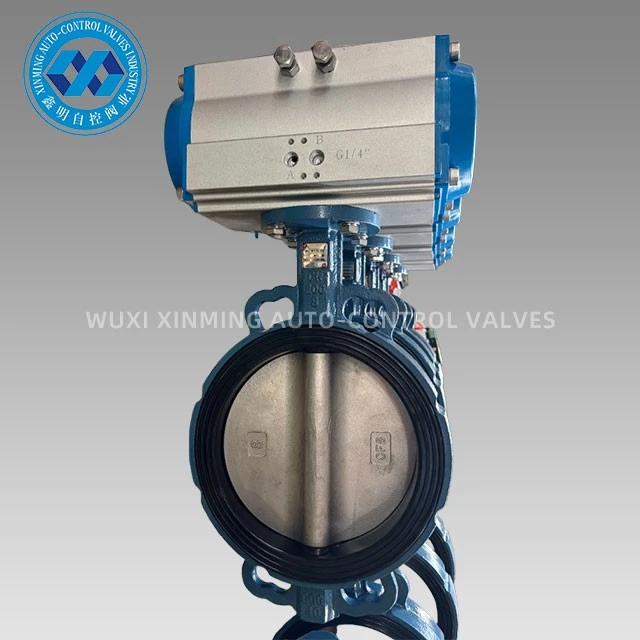

Metulj-pogon s pnevmatskim pogonom združuje visoko{1}}zmogljiv srednji/dvojni ekscentrični metulj s pnevmatskim pogonom z zobato letvijo ali vilicami-, kar omogoča hitro odpiranje in zapiranje ter natančno nastavitev od 0-90 stopinj s pomočjo čistega stisnjenega zraka. Telo ventila ima poenostavljen pretočni kanal v obliki diska-, kar ima za posledico izjemno nizek padec tlaka, ko je popolnoma odprt, in tesnilo brez mehurčkov, ko je zaprt. Posebej zasnovan za avtomatizirane procese izpolnjuje stroge zahteve sodobne industrije glede hitrosti, varnosti in energetske učinkovitosti.
Prednosti izdelka:
Hitro odpiranje in zapiranje
Eno-delovanje manj kot ali enako 0,5 s, dvojno-delovanje manj kot ali enako 1 s, zmanjšanje vodnega kladiva in odpadnega medija.
Visok izhodni navor
Struktura vilic zagotavlja do 15.000 N·m in enostavno poganja ventilske plošče z velikim-premerom DN1200.
Dolgo{0}}trajno tesnjenje
EPDM/PTFE kompozitna gumijasta obloga ohranja ničelno puščanje ANSI razreda VI tudi po 500.000 ciklih.
Ognjevarno in anti{0}}statično
Skladen z API 607 in ISO 10497, primeren za vnetljiv plin in prašna okolja.
Modularna povezava
Pogon in telo ventila uporabljajo standardne prirobnice ISO 5211; zamenjava električnih/hidravličnih aktuatorjev na-gradišču traja samo 10 minut.
Velik prihranek energije
Poraba energije-na zračni pogon je le 1/3 električne porabe pogonov z enakimi specifikacijami; ponastavitev vzmeti je na voljo v primeru okvare vira zraka, kar zagotavlja varen položaj.
Tehnične specifikacije:
Premer: DN40-DN1200 (1½"-48")
Tlak: PN6-PN100 / razred 125-600
Temperatura: -40 stopinj ~+200 stopinj (nizko-temperaturni tip -60 stopinj, visokotemperaturni tip +450 stopinj)
Telo ventila: nodularna litina, WCB, CF8, CF8M, dupleksno jeklo, aluminij bron
Plošča ventila: CF8, CF8M, najlonska prevleka, Hastelloy
Puša: EPDM, NBR, PTFE, FKM, silikonska guma
Pogon: dvojno{0}}delovanje/povratna vzmet, zaščita IP66/IP67, opcijsko protieksplozijsko-zaščiten Ex d IIB T6
Priključek: rezina, čep, prirobnica, ANSI/JIS/DIN
Stopnja puščanja: ANSI razred VI / Ničelna raven mehurčkov
Nadzor kakovosti:
→ Dvojni pregled materiala: spektralna analiza in testiranje nizko{0}}temperaturnega šoka
→ Enkratna-obdelava na pet-osnem obdelovalnem centru, okroglost manjša ali enaka 0,02 mm
→ 100 % 1,5x PN preskus trdnosti ohišja + 1.1x nizek{3}}preskus zrakotesnosti
→ Kalibracija hoda aktuatorja z laserskim sledilnikom, poročilo o linearnosti arhivirano za 5 let
→ Audi-revizije tretjih oseb API 6D, CE, ISO 9001, originalna poročila priložena pošiljki
Pakiranje in dostava:
Pakiranje in transport: ohišje ventila in aktuator sta ovita s folijo proti rji VCI, zunanja škatla pa je izdelana iz petih plasti ojačanega valovitega kartona; zavarovano z lesenimi paletami in plastičnimi jeklenimi trakovi, primerno za prevoz po morju pri -50 stopinjah do +70 stopinj. Odpremna oznaka vključuje številko projekta in kodo QR; optično preberite kodo za prenos garancijskega potrdila in preizkusnega videa.
Po-prodajne storitve:
• 18-mesečno garancijsko obdobje, brezplačna zamenjava za tovarniške napake.
• Domači 24-urni odziv, 72-urni prihod na kraj; 48-urna video diagnostika v tujini, nadomestni deli dostavljeni neposredno prek DHL-a.
• Evidenca življenjskega cikla: seznam ranljivih delov, video posnetki vzdrževanja, spletno usposabljanje.
• Zagotavlja letne preglede in kalibracijo delovanja za zagotovitev stabilnega delovanja ventilov 10+ let.
Naša moč: WUXI XINMING AUTO-CONTROL VALVES INDUSTRY CO., LTD., ustanovljeno leta 1998, pokriva območje 38.000㎡ in ima letno proizvodno zmogljivost 120.000 sklopov metuljastih loput-na pnevmatske pogone in povezanih aktuatorjev. Z obdelovalnimi centri iz DMG Nemčija in MAZAK Japonska ter laboratorijem za tekočine API 6D naša ekipa za raziskave in razvoj obsega 26 ljudi in ima 42 patentov. Naši izdelki se izvažajo v 56 držav in zagotavljajo rešitve ventilov za globalne projekte, kot so Shell, BASF in Sinopec. Izberite XINMING, izberite zanesljivost in učinkovitost!
