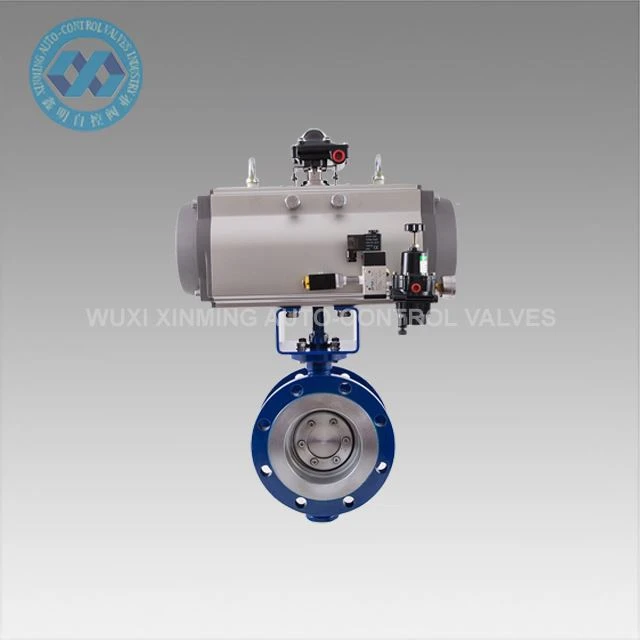

Naš metuljasti ventil s kovino v kovino je kompaktna, lahka in stroškovno{0}}učinkovita rešitev za nadzor pretoka, ki ponuja vsestransko delovanje v različnih aplikacijah. Zasnovan s konfiguracijo-v obliki rezin za enostavno namestitev s prirobnico, je še posebej primeren za-prostorsko omejene cevne sisteme za vodo, zrak, plin in blage kemikalije. Ventil se odlično znajde v zahtevnih pogojih, vključno z visoko-temperaturo, visokim-tlakom in cevovodi za-ohranjanje toplote, zagotavlja zanesljive funkcije odpiranja/zapiranja in zmožnosti natančnega prilagajanja pretoka. Njegova optimizirana zasnova združuje kompaktno strukturo, majhen odtis in lahko konstrukcijo s prilagodljivim delovanjem za priročno uporabo v različnih industrijskih okoljih.

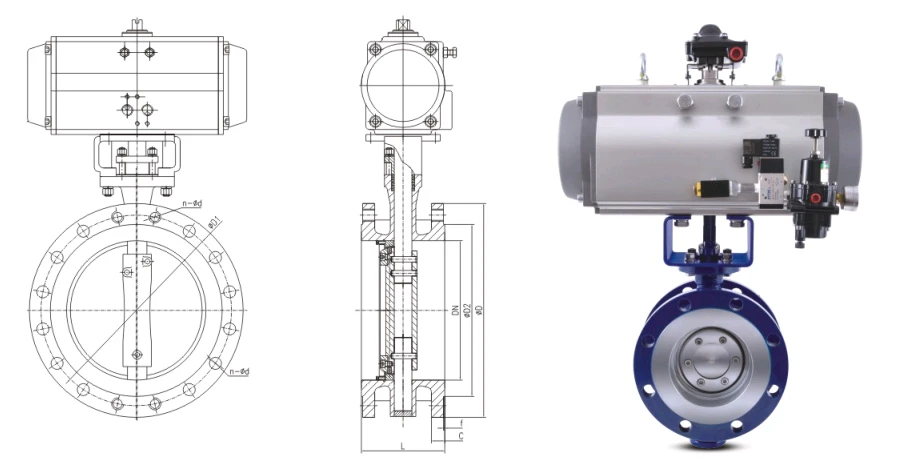

Tehnični parameter:
| Nazivni premer DN (mm) | L (mm) | D (mm) | D1 (mm) | D2 (mm) | C (mm) | H (mm) | n-d |
|---|---|---|---|---|---|---|---|
| 80 | 114 | 200 | 160 | 132 | 20 | 310 | 8-18 |
| 100 | 127 | 220 | 180 | 156 | 22 | 325 | 8-18 |
| 125 | 140 | 250 | 210 | 184 | 22 | 360 | 8-18 |
| 150 | 140 | 285 | 240 | 211 | 24 | 395 | 8-22 |
| 200 | 152 | 340 | 295 | 266 | 24 | 480 | 12-22 |
| 250 | 165 | 405 | 355 | 319 | 26 | 550 | 12-26 |
| 300 | 178 | 460 | 410 | 370 | 28 | 610 | 12-26 |
| 350 | 190 | 520 | 470 | 429 | 30 | 710 | 16-26 |
| 400 | 216 | 580 | 525 | 480 | 32 | 755 | 16-30 |
| 450 | 222 | 640 | 585 | 548 | 40 | 835 | 20-30 |
| 500 | 229 | 715 | 650 | 609 | 44 | 900 | 20-33 |
| 600 | 267 | 840 | 770 | 720 | 54 | 1060 | 20-36 |
| 700 | 292 | 910 | 840 | 794 | 40 | 1170 | 24-36 |
| 800 | 318 | 1025 | 950 | 901 | 42 | 1320 | 24-39 |
| 900 | 330 | 1125 | 1050 | 1001 | 44 | 1440 | 28-39 |
| 1000 | 410 | 1255 | 1170 | 1112 | 46 | 1640 | 28-42 |
| 1200 | 470 | 1485 | 1390 | 1328 | 52 | 1850 | 32-48 |
| 1400 | 530 | 1685 | 1590 | 1530 | 58 | 2040 | 36-48 |
| 1600 | 600 | 1930 | 1820 | 1750 | 64 | 2280 | 40-55 |
| 1800 | 670 | 2130 | 2020 | 1950 | 68 | 2495 | 44-55 |
| 2000 | 760 | 2345 | 2230 | 2150 | 70 | 2685 | 48-60 |
| Izvršni standard | Področje uporabe | |||
| Oblikovanje in izdelava | JB/T8527,GB/T12224,API609,ASME B16.34 itd. Standard | Nazivni premer | DN50-DN3600 2"-144" |
Različni ventili imajo različne dimenzije. Za podrobnosti pokličite |
| Priključna prirobnica | GB/T9113.1~9113.4, ASME B16.5, ASME B16.47 itd. Standard | Nazivni tlak | PN2,5-PN260 Razred 150-Razred 1500 | |
| Dolžina strukture | GB/T12221API609 IS05752 itd. Standard | Temperaturno območje | -196C-600C | |
| Pregled in poskus | JB/T9092 GB/T26480 API598 IS05208 itd. Standard | Način povezave | Tip prirobnice, tip čelnega varjenja, tip rezine, tip ušesa itd. | |
| Material telesa | Ogljikovo jeklo, krom molibden jeklo, avstenitno nerjavno jeklo, dupleks nerjavno jeklo, titanove zlitine, Hastelloy, Monel itd. | |||
Lastnosti izdelka:
Vrhunsko kovinsko tesnjenje: sedež in disk iz utrjenega nerjavečega jekla zagotavljata zanesljiv izklop-tudi po dolgotrajni uporabi
Zasnova visoke-temperature/visokega{1}}tlaka: Primerno za storitve do 650 stopinj in nazivne tlake ANSI razreda 600
Kompakten in lahek: 30 % lažji od zapornih ventilov s primerljivimi ocenami
Dvo-smerni tok: odlično tesnjenje v obeh smereh toka
Prednosti oblikovanja:
Zasnova s trojnim-odmikom preprečuje obrabo in zagotavlja nič puščanja
Ognje{0}}varna konstrukcija izpolnjuje standarde API 607/6FA
Nizek delovni navor zmanjša zahteve za pogon
Delovanje-brez vzdrževanja z dolgo življenjsko dobo
Tipične aplikacije:
Rafinerijski in petrokemični procesi
Parni sistemi elektrarn
Visok{0}}prenos plina
Kemična obdelava z abrazivnimi mediji
O nas:

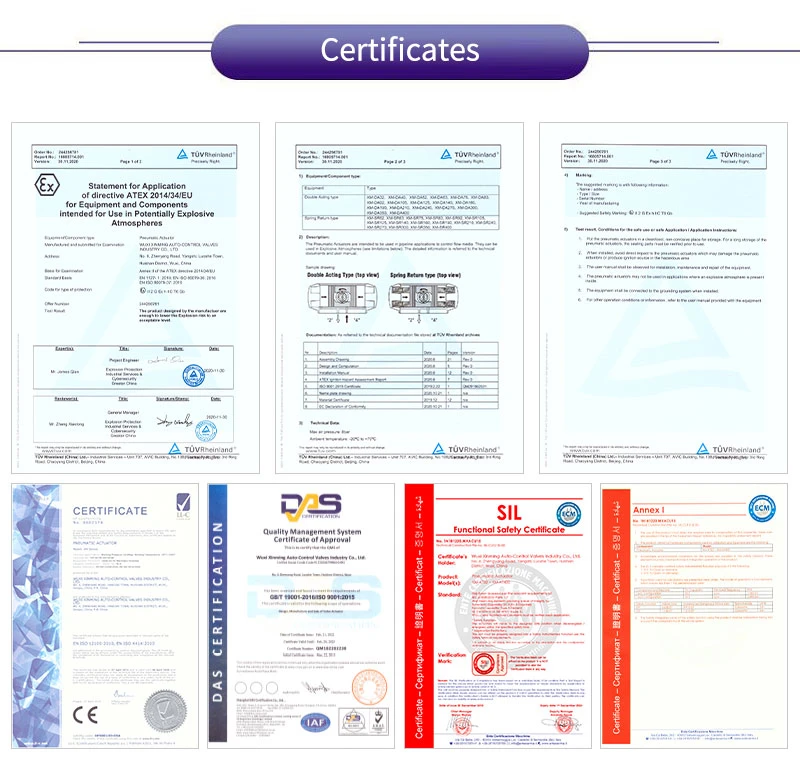

Pnevmatski aktuatorji serije XM, ki jih proizvaja naše podjetje, so raziskani, razviti in zasnovani na podlagi celovite uporabe uvajanja novih tehnologij, novih materialov, novih procesov in inovativnih konceptov doma in v tujini ter so v celoti skladni z novimi mednarodnimi standardi: ISO5211, DIN3337 in VDINDE-3845, standard NAMUR. Izdelki so opravili inšpekcijo nacionalne agencije za tehnični nadzor in opravili predstavitev mednarodnega sistema kakovosti ISO9001:2000. Izdelki se pogosto uporabljajo v avtomatskem krmiljenju kemične industrije, rafiniranja nafte, rudarstva, elektrarn, metalurgije, gradbeništva, medicine, hrane, plina, znanstvenih raziskav itd.
