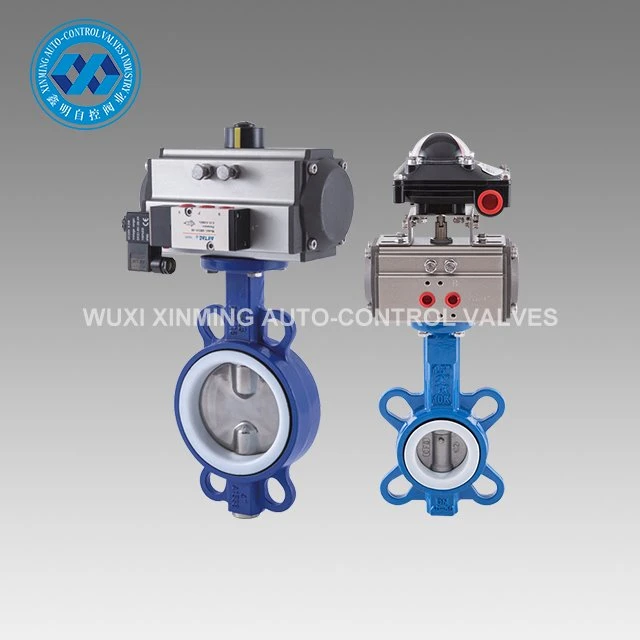

Nodularni ventil iz nodularne litine je preprost regulacijski ventil in se lahko uporablja tudi za vklop-izklopni nadzor niz-tlačnih cevovodnih medijev. Za samodejni zagon in zaustavitev pretoka hitreje kot motorni-ventili, ki delujejo na stisnjen zrak. Zrak do aktuatorja morate krmiliti z uporabo priloženega električnega pilotnega ventila ali ročnega vklopno/izklopnega ventila. Ventili za delovanje ne potrebujejo minimalnega padca tlaka med vstopom in izstopom.
Podrobnosti izdelka:
| Ime izdelka | Nodularni ventil iz nodularne litine |
| Blagovna znamka | Sprejemljivi sta tudi XM in OEM |
| Velikost lopute | 25mm-1000mm |
| Certificiranje | CE, ATEX, SIL3, ISO9001:2016 |
| Vrsta ventila | Metulj |
| Za uporabo z | Voda, nafta, zrak, zemeljski plin, para, pitna voda |
| Material tesnila | kovina-v-kovino |
| Tehnični podatki Izpolnjeni | API 609 |

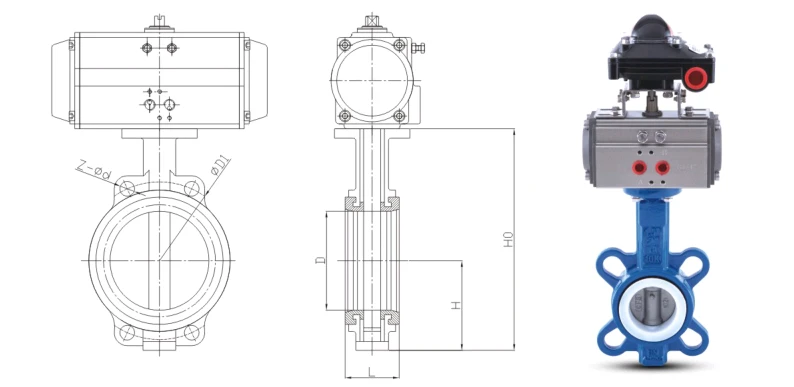

Tehnični parameter:
| Nazivni premer | D (mm) | D1 (mm) | H (mm) | H0 (mm) | L (mm) | Z-Ød | |
|---|---|---|---|---|---|---|---|
| mm | palec | ||||||
| 50 | 2" | 52.9 | 120 | 80 | 241 | 42 | 4-23 |
| 65 | 2.5" | 65.5 | 136.2 | 89 | 264 | 44.7 | 4-26.5 |
| 80 | 3" | 78.8 | 160 | 95 | 276 | 45.2 | 8-18 |
| 100 | 4" | 104 | 185 | 114 | 314 | 52.1 | 4-24.5 |
| 125 | 5" | 123.3 | 215 | 127 | 340 | 54.4 | 4-23 |
| 150 | 6" | 155.6 | 238 | 139 | 364 | 55.8 | 4-25 |
| 200 | 8" | 202.5 | 295 | 175 | 435 | 60.6 | 4-25/23 |
| 250 | 10" | 250.5 | 357 | 203 | 495 | 65.6 | 4-29 |
| 300 | 12" | 301.6 | 407 | 242 | 579 | 76.5 | 4-29 |
| 350 | 14" | 333.3 | 467 | 267 | 635 | 76.5 | 4-30 |
| 400 | 16" | 389.6 | 515/525 | 309 | 709 | 86.5 | 4-26/30 |
| 450 | 18" | 440.5 | 565/585 | 328 | 750 | 105.5 | 4-26/30 |
| 500 | 20" | 491.6 | 620/650 | 361 | 841 | 131.8 | 4-26/33 |
| 600 | 24" | 592.5 | 725/770 | 459 | 1021 | 152 | 20-30/36 |
| 700 | 28" | 695 | 840 | 520 | 1144 | 163 | 24-30/20-36 |
| 800 | 32" | 794.7 | 950 | 591 | 1263 | 188 | 24-33/39 |
| 900 | 36" | 864.7 | 1050 | 656 | 1376 | 203 | 24-33 |
| 1000 | 40" | 965 | 1160 | 721 | 1521 | 216 | 24-36 |
| Oblikovanje in izdelava ventilov | Po standardu GB/T12238 | ||||||
| Velikost prirobnice ventila | V skladu s standardom GB/T9113, GB/T17241.6 | ||||||
| Strukturna dolžina ventila | Po standardu GB/T12221 | ||||||
| Pregled in poskus ventila | Po standardu GB/T13927 | ||||||
Lastnosti izdelka:
• Visok{0}}tlak brez puščanja: Štiri vrste vulkaniziranih sedežev ventilov: EPDM/Viton®/NBR/PTFE, dvosmerno tesnjenje z mehurčki-na ravni, do 16 barov.
• Lahek: teža istega kalibra je le 30–40 % teže krogličnega ventila, kar zmanjšuje stroške podpore cevovoda.
• Dolga življenjska doba: steblo ventila je izdelano iz dupleksnega nerjavečega jekla 416/316 SS, ležaj pa uporablja samo{2}}mazivno ne-kovinsko pušo, ki preprečuje zasuk.
• Izolaciji-prijazen: zasnova podaljšanega vratu je lahko prekrita z 2" izolacijsko plastjo, ki je primerna za HVAC in zunanje cevovode.
• Več pogonov: ročaji, menjalniki, električni, pnevmatski in hidravlični aktuatorji, vsi povezani v skladu s standardnimi prirobnicami ISO 5211.
• Celoviti certifikati: WRAS, ACS dovoljenja za pitno vodo, po API-609, BS EN 593 in ISO 5752.
Naše storitve:
1) 7x24 ur vroča linija
2) Stroga kontrola kakovosti
3) Dobra kakovost po ugodni ceni
4) Odlična po-storitev
5) Spletna tehnična podpora
6) Hiter čas dostave
Aplikacije izdelkov:
• Omrežja cevi za toplo in hladno vodo, morsko vodo, kanalizacijo in paro
• HVAC klimatski sistemi, daljinsko ogrevanje
• Naftna, kemična, živilska, farmacevtska in ladjedelniška industrija
• Tekočine za hrano-: pijače, alkohol, prečiščena voda
• Plin in vakuum: plin, stisnjen zrak, vakuumski sistemi
O nas:

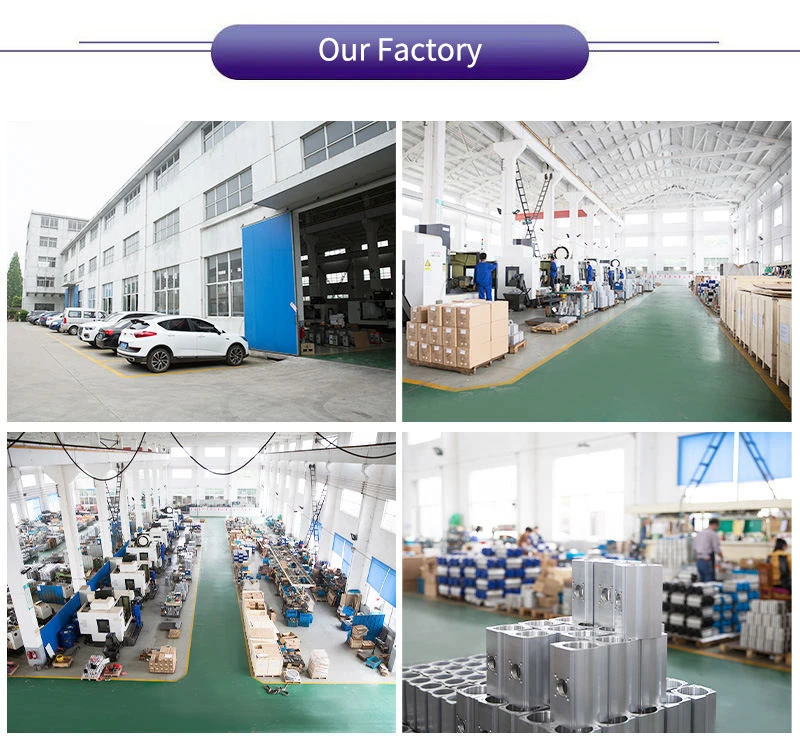

Wuxi Xinming Auto-control Valves Co., Ltd. je specializirano za proizvodnjo pnevmatskih aktuatorjev serije XM in avtomatskih regulacijskih ventilov s certifikatom ISO9001, skladnih s standardi ISO5211/DIN3337/VDI/VDE-3845/NAMUR. Z naprednimi zmogljivostmi za raziskave in razvoj ter proizvodnimi zmogljivostmi naši izdelki služijo različnim panogam, vključno z naftno in plinsko, kemično in elektrarnami, s čimer utelešajo našo zavezanost "Tehnologija na prvem mestu, kakovost odličnosti" z inovativnimi rešitvami in zanesljivim delovanjem. Če potrebujete loputo iz nodularne litine, se obrnite na nas.
