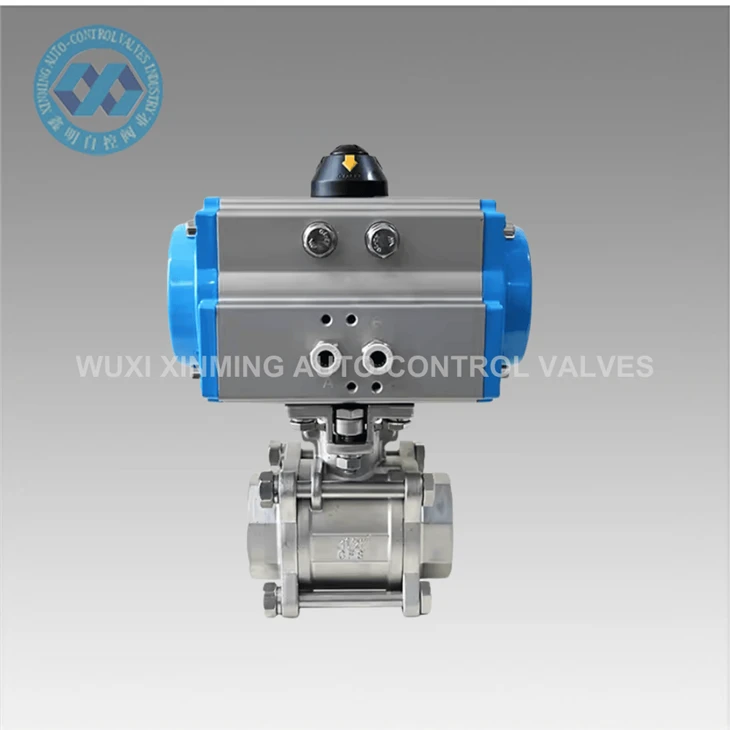

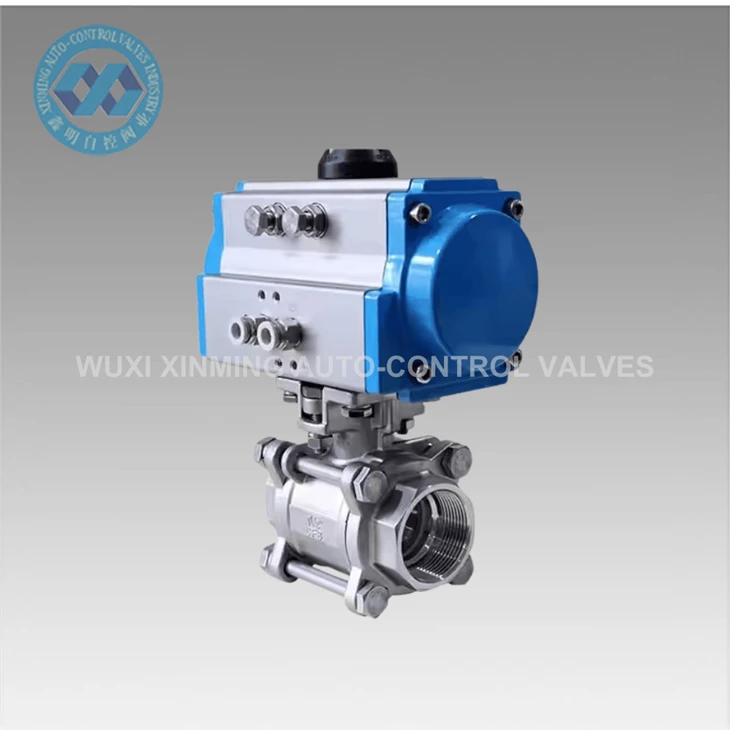

ThePnevmatski krogelni ventil z navojemje avtomatizirana rešitev za nadzor pretoka, zasnovana za hitro zapiranje-in natančno regulacijo v industrijskih cevovodih. Z navojno povezavo (NPT, BSPP, BSPT) in pnevmatskim aktiviranjem zagotavlja hiter odziv, vzdržljivost in-tesno delovanje pri visoko-tlaku in-temperaturah.
Specifikacija zmogljivosti:
| Ime izdelka | Pnevmatski navojni krogelni ventil |
| Veljavno temperaturno območje | -20~280 stopinj |
| Delovni pritisk | PN63/1000WOG |
| Uporabni medij | Voda, plin, olje |
| Oblikovanje in izdelava | GB/T-12224/ANSI B16.34 |
| Standardna nit | BSPT/BSP/NPT/DIN/JIS/RC/G |
| Pregled in testiranje | GB/T-13927/API598 |
| Test zračnega tlaka | 0,8MPA |
| Vrhunci oblikovanja | Protieksplozijsko{0}}varno steblo ventila, polna izvrtina |

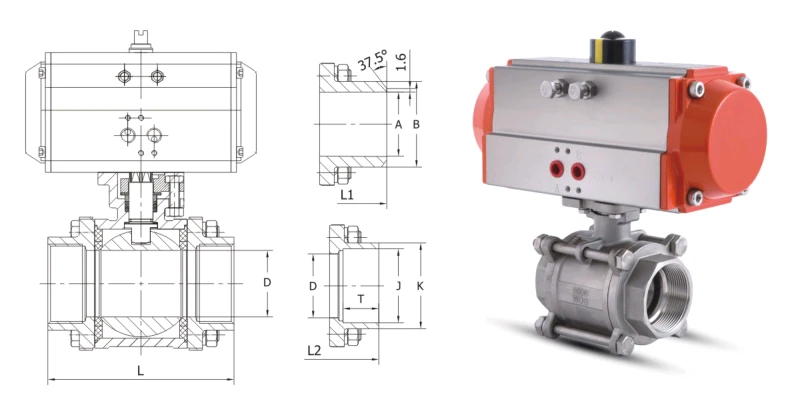

Tehnični parametri:
| VELIKOST | D | L | L1 | L2 | A | B | J | K | T | 万 | 标准 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 1/2″ | 15 | 62 | 75 | 65 | 16 | 22.5 | 16 | 22.4 | 10 | 9 | F04/F05 |
| 3/4″ | 20 | 74 | 90 | 76.5 | 21 | 27 | 21 | 27.8 | 13 | 9 | F04/F05 |
| 1″ | 25 | 86 | 100 | 86 | 26 | 34.5 | 26.5 | 34.7 | 13 | 11 | F04/F05 |
| 1-1/4″ | 32 | 96 | 110 | 98 | 32 | 43 | 35 | 43.3 | 13 | 11 | F04/F05 |
| 1-1/2″ | 38 | 108 | 125 | 114 | 40 | 49 | 41 | 49.3 | 13 | 14 | F05/F07 |
| 2″ | 50 | 120 | 150 | 132 | 51 | 62 | 52 | 61.4 | 16 | 14 | F05/F07 |
| 2-1/2″ | 65 | 160 | 190 | 164 | 65 | 76.5 | 66 | 75 | 16 | 17 | F07/F10 |
| 3″ | 78 | 185 | 220 | 182 | 80 | 92 | 80.5 | 90 | 16 | 17 | F07/F10 |
| 4″ | 100 | 225 | 270 | 235 | 100 | 115.5 | 104.6 | 115.6 | 19 | 17 | F07/F10 |
Zakaj izbrati naš ventil?
✅ Visoka vzdržljivost: Zasnovan za dolgo življenjsko dobo v težkih pogojih
✅ Vsestranske povezave: standardi več niti za globalno združljivost
✅ Poudarek na varnosti: zasnova-odporna na eksplozije izpolnjuje stroge industrijske standarde
