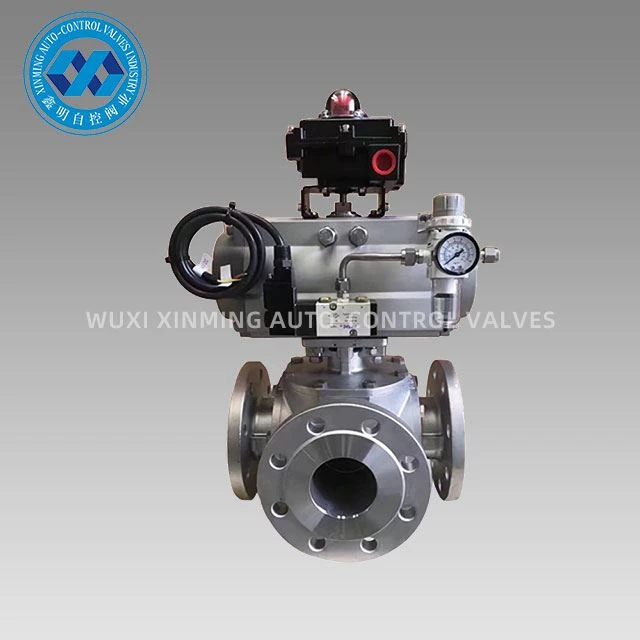

Pnevmatski 3-smerni krogelni ventil iz nerjavečega jekla ima enodelno-kovano ohišje ventila, vgrajeno-kroglično jedro tipa T-ali L-in srednje preusmeritev, sotočje ali smer pretoka prek 90-stopinjskega pnevmatskega pogona-tipa. Eno{9}}delujoče ali dvojno{11}}delujoče vzmetne povratne zasnove je mogoče odpreti in zapreti v 0,5-2 sekundah v okoljih brez napajanja in eksplozijsko varnih okoljih in se pogosto uporabljajo v kemičnih, farmacevtskih, živilskih in novih energetskih proizvodnih linijah.
Podrobnosti izdelka:
| Ime izdelka | 3-potni krogelni pnevmatski ventil iz nerjavečega jekla |
| Blagovna znamka | Sprejeta sta tudi XM in OEM |
| Nazivni premer | DN8–DN200 (1/4"–8"") |
| Material telesa ventila | CF8 (304) / CF8M (316) / CF3M (316L) |
| Smer toka žoge | T-type (Preusmeri/Mix) ali L-type (Switch) |
| Tesnilni razred | PTFE (-20~180 stopinj) / R-PTFE / kovinsko trdo tesnilo |
| Delovni tlak | PN16/25/40/64; ANSI 150/300 lb |
| Vrsta povezave | Notranji navoj BSP/NPT, prirobnica RF/RTJ, varjenje SW/EW |
| Tip aktuatorja | Dvojno delujoča DA / enojno delujoča povratna vzmet SR (FC/FO) |
| Tlak dovoda zraka | 0,3–0,8 MPa Čist stisnjen zrak |
| Preklopni čas | 0,5–2 s (določeno z velikostjo aktuatorja) |
| Stopnja puščanja | Manjši ali enak 1×10^-6 Pa.m^3/s (razred VI) |
| Standardi certificiranja | CE, ATEX, SIL3, ISO9001:2016 |
Velikost in teža:
| DN | L | D | D1 | H | Teža |
|---|---|---|---|---|---|
| 25 | 160 | 115 | 85 | 145 | 3.8 |
| 50 | 200 | 165 | 125 | 170 | 7.2 |
| 80 | 230 | 200 | 160 | 195 | 12.5 |
| 100 | 260 | 220 | 180 | 210 | 18.0 |
Tipične aplikacije:
• Dozirni preklop kemijskega reaktorja
• Farmacevtski čistilni sistem CIP/SIP
• Preusmeritev linije za proizvodnjo hrane in pijače
• Novo toplotno upravljanje s tekočinskim hlajenjem energijske baterije
• Mešanje hladne/tople vode za daljinsko ogrevanje
Dostava in po-prodaja:
• Točkovna dostava DN15-DN100 72h
• Zagotovite model CAD/3D, potrdilo o materialu EN 10204 3.1
• 24-mesečna garancija, globalna podpora za odpravljanje napak na daljavo
Za več informacij o izbiri krogličnih ventilov na zračni pogon iz nerjavečega jekla, kombinaciji dodatne opreme ali posebnem premazu se obrnite na WUXI XINMING AUTO-CONTROL VALVES INDUSTRY CO., LTD.
O nas:

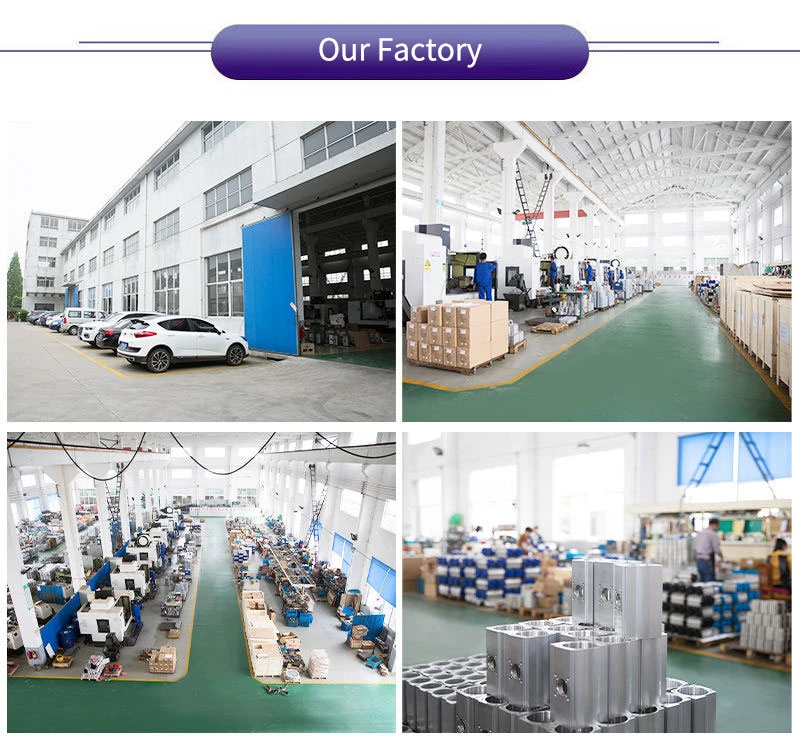

Wuxi Xinming Auto-control Valves Co., Ltd. je specializirano za proizvodnjo pnevmatskih aktuatorjev serije XM in avtomatskih regulacijskih ventilov s certifikatom ISO9001, skladnih s standardi ISO5211/DIN3337/VDI/VDE-3845/NAMUR. Z naprednimi zmogljivostmi za raziskave in razvoj ter proizvodnimi zmogljivostmi naši izdelki služijo različnim panogam, vključno z naftno in plinsko, kemično in elektrarnami, s čimer utelešajo našo zavezanost "Tehnologija na prvem mestu, kakovost odličnosti" z inovativnimi rešitvami in zanesljivim delovanjem.
