Opisi izdelkov pri dobavitelju
Solenoidni ventil je jedrski kontrolni element pnevmatskega sistema, ki nadzoruje smer pretoka in odstop stisnjenega zraka skozi električni signal, tako da lahko poganja linearno ali vrteče gibanje pnevmatskega aktuatorja (kot sta valj in ventil). Njegovo bistvo je "elektronsko krmilno stikalo" pnevmatskega aktuatorja, da uresniči natančen nadzor akcije sistema avtomatizacije.
Načelo sodelovanja
Kontrolna povezava:
PLC/CONTROLLER → Električni signal magnetnega ventila → stikalo stisnjenega zračnega kanala → Pnevmatični aktuator dejanje (vklop/izklop/prilagoditev).
Tipičen postopek:
Magnetni ventil dobi napajanje, preklopi plinsko pot, stisnjen zrak pa vstopi v komoro pogona;
Tlak potisne bat/membrano, kar ima za posledico mehanski premik;
Po izpadu električne energije se magnetni ventil ponastavi, plin se izpusti in aktuator se vrne v začetni položaj (vzmetni donosnost ali povratni plin).
Oblikovanje jedrne strukture
Odsek magnetne ventila
Tip telesa ventila:
TEE z dvema položajem (2/3): Nadzor posameznega igralskega valja (en vnos + izpuh).
Dvojna petsmerna (2/5): kontrolni dvojni akcijski jeklenki (dvojni vnos + dvojni izpuh).
Način vožnje:
Neposredno dejanje: majhen pretok neposredni pogon (hiter odziv, primeren za visokofrekvenčno delovanje).
Pilot-operacija: preklop podpiranja zračnega tlaka (velik pretok, scenariji visokega tlaka).
Posebna zasnova:
Eksplozijske tuljave (certificirane ATEX) za vnetljiva okolja;
Nizka poraba energije (0. 5W ~ 1W) za podaljšanje življenjske dobe baterije;
Ročni gumb za nujne primere (v primeru izpada električne energije je lahko prisiljen spremeniti plin).
Ujemanje z aktuatorjem
Standard vmesnika: izpolnjuje specifikacije ISO 15407 ali NFPA, da se zagotovi hitra povezava plina.
Ujemanje toka: Vrednost CV ventila mora izpolnjevati zahteve hitrosti pogona.
Točke izbire in vzdrževanja
Ključ do izbire
Vrsta aktuatorja: enojna igra (potrebna vzmetna donosnost) ali dvojno igranje (nadzor dvojnega plina);
Frekvenca delovanja: izberite Direct Acting Magnenoidni ventil v visokofrekvenčnih prizorih;
Okoljske zahteve: odpornost proti eksploziji, protikorozija, prilagodljivost temperature (-30 stopnja ~ 80 stopinj);
Zahteve za varčevanje z energijo: nizko porabo energije ali zadrževanje impulzov za zmanjšanje porabe energije.
Pogoste napake in rešitve
Izgorevanje tuljave: preverite stabilnost napetosti, da se izognete preobremenitvi;
Zataknjen tuljava: redno čistite vir zraka (dodaj filter), uporabite suh zrak;
Puščanje zraka: Zamenjajte tesnilni obroč (material NBR/FKM), preverite obrabo telesa ventila.
Predlog za vzdrževanje
Mesečna občutljivost odziva na magnetni ventili;
Četrtletno čiščenje plina skozi filter;
Letno zamenjajte ranljiva tesnila.

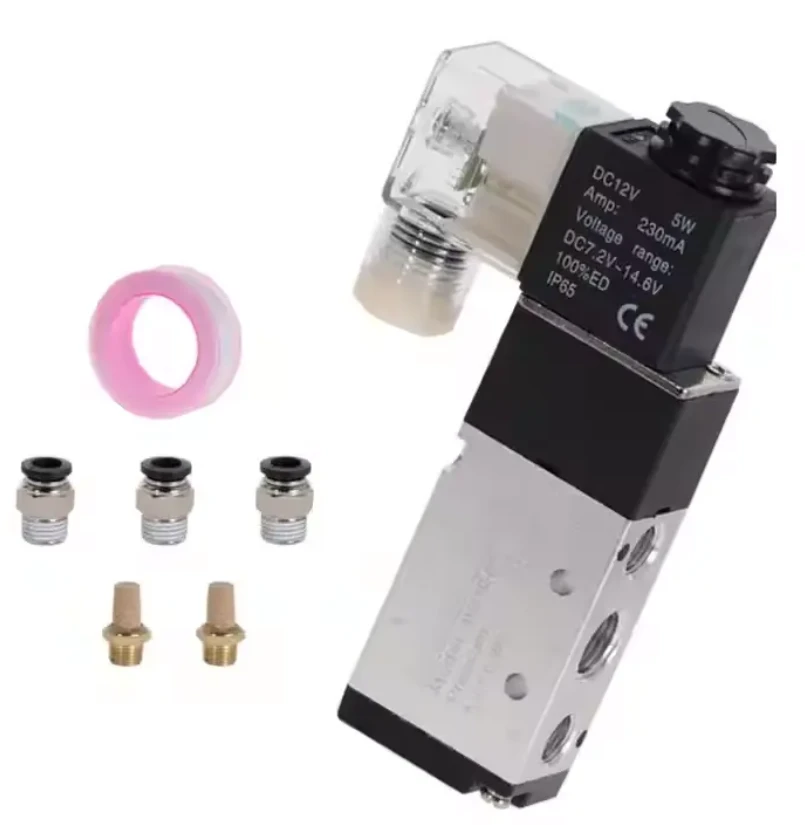

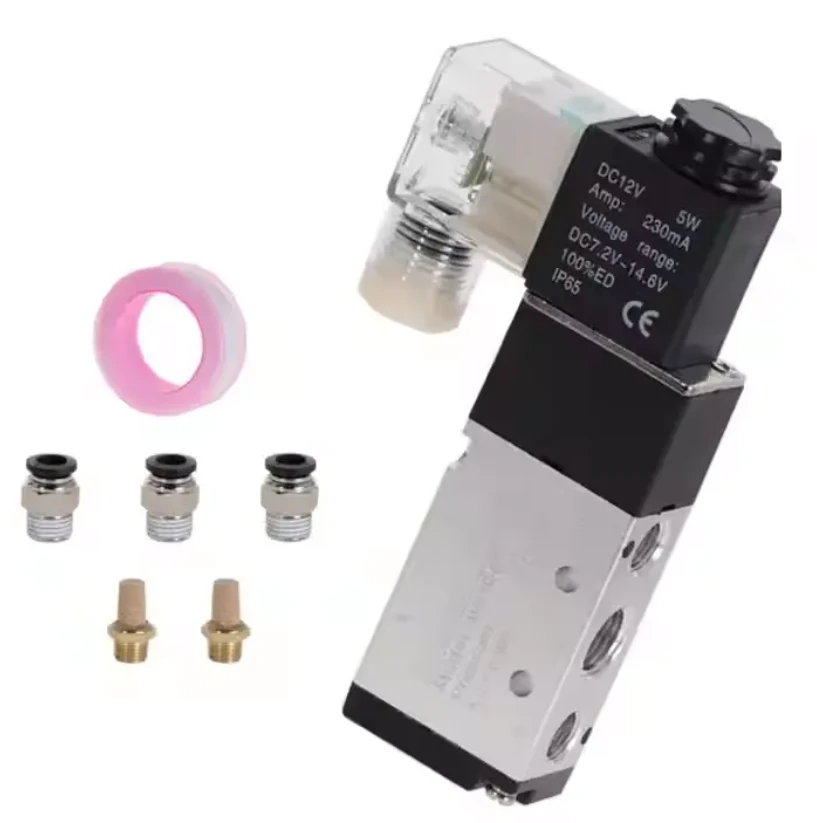

Priljubljena oznake: Pnevmatični magnetni ventil 5 Way 2- nadzor nad pozicijo AIR 12V 24V, Kitajska, dobavitelji, proizvajalci, tovarna, prilagojena, nakup, cena, na prodaj, na zalogi, brezplačen vzorec
