Načelo sodelovanja
Kontrolna povezava:
PLC/CONTROLLER → Električni signal magnetnega ventila → stikalo stisnjenega zračnega kanala → Pnevmatični aktuator dejanje (vklop/izklop/prilagoditev).
Tipičen postopek:
Magnetni ventil dobi napajanje, preklopi plinsko pot, stisnjen zrak pa vstopi v komoro pogona;
Tlak potisne bat/membrano, kar ima za posledico mehanski premik;
Po izpadu električne energije se magnetni ventil ponastavi, plin se izpusti in aktuator se vrne v začetni položaj (vzmetni donosnost ali povratni plin).
Oblikovanje jedrne strukture
Odsek magnetne ventila
Tip telesa ventila:
TEE z dvema položajem (2/3): Nadzor posameznega igralskega valja (en vnos + izpuh).
Dvojna petsmerna (2/5): kontrolni dvojni akcijski jeklenki (dvojni vnos + dvojni izpuh).
Način vožnje:
Neposredno dejanje: majhen pretok neposredni pogon (hiter odziv, primeren za visokofrekvenčno delovanje).
Pilot-operacija: preklop podpiranja zračnega tlaka (velik pretok, scenariji visokega tlaka).
Posebna zasnova:
Eksplozijske tuljave (certificirane ATEX) za vnetljiva okolja;
Nizka poraba energije (0. 5W ~ 1W) za podaljšanje življenjske dobe baterije;
Ročni gumb za nujne primere (v primeru izpada električne energije je lahko prisiljen spremeniti plin).
Ujemanje z aktuatorjem
Standard vmesnika: izpolnjuje specifikacije ISO 15407 ali NFPA, da se zagotovi hitra povezava plina.
Ujemanje toka: Vrednost CV ventila mora izpolnjevati zahteve hitrosti pogona.

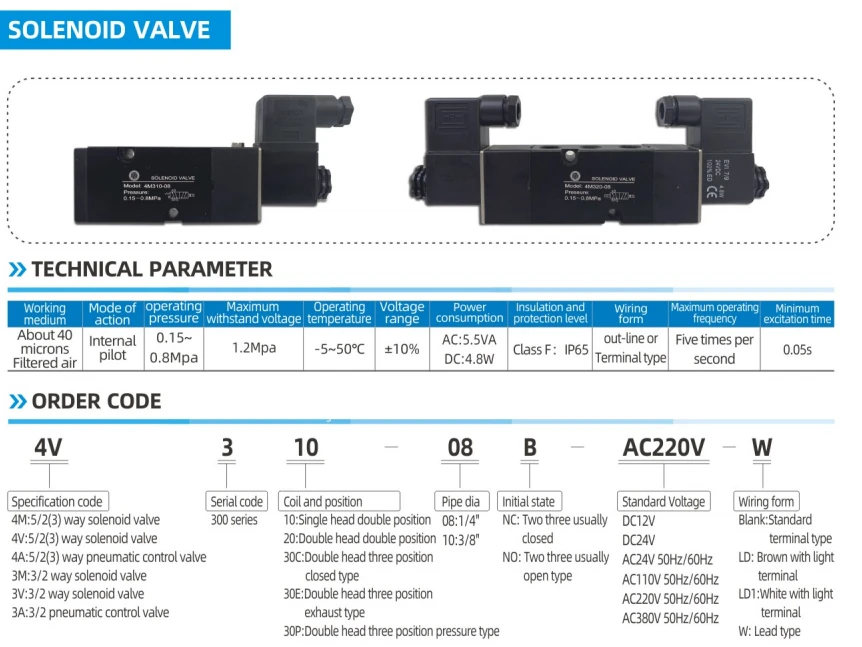

Ključni parametri uspešnosti
Združljivost napetosti: DC 24V (običajno se uporablja v industriji), AC 220V (scenarij z veliko močjo).
Odzivni čas: manj kot ali enak 50 ms (visoka hitrostna ventil lahko doseže 10 ms, kar vpliva na frekvenco pogona).
Območje delovnega tlaka: {{0}}.
Zaščitni razred: IP65 (odporni proti prahu in vodoodporen), primeren za ostre delovne pogoje.
Življenjska doba cikla: večja ali enaka 10 milijonov krat (industrijska zasnova visoke zanesljivosti).
Tipični scenariji aplikacije
Samodejni nadzor ventila:
Daljinsko odpiranje in zapiranje krogličnega ventila za nafto;
Natančen nadzor pretoka regulacijskih ventilov v kemičnih rastlinah.
Mehanski akcijski pogon:
Samodejno proizvodna linija vpenjala v valjanje;
Materialno pritiskanje in pozicioniranje embalažnih strojev.
Sistem za zaklepanje varnosti:
Med izklopom za nujne primere (ESD) hitro odrežete dovod zraka;
Pnevmatično zapiranje v sili gasilskega ventila.
