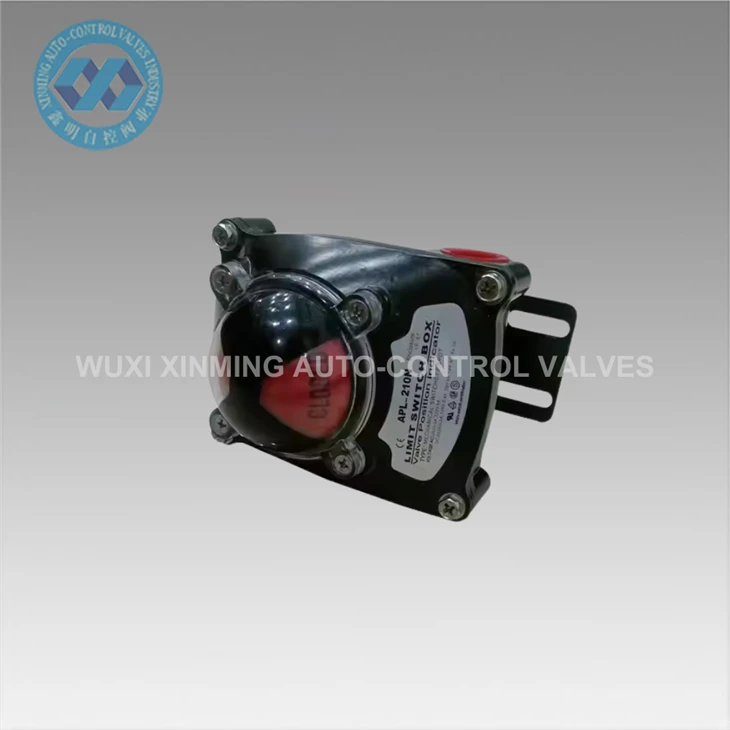

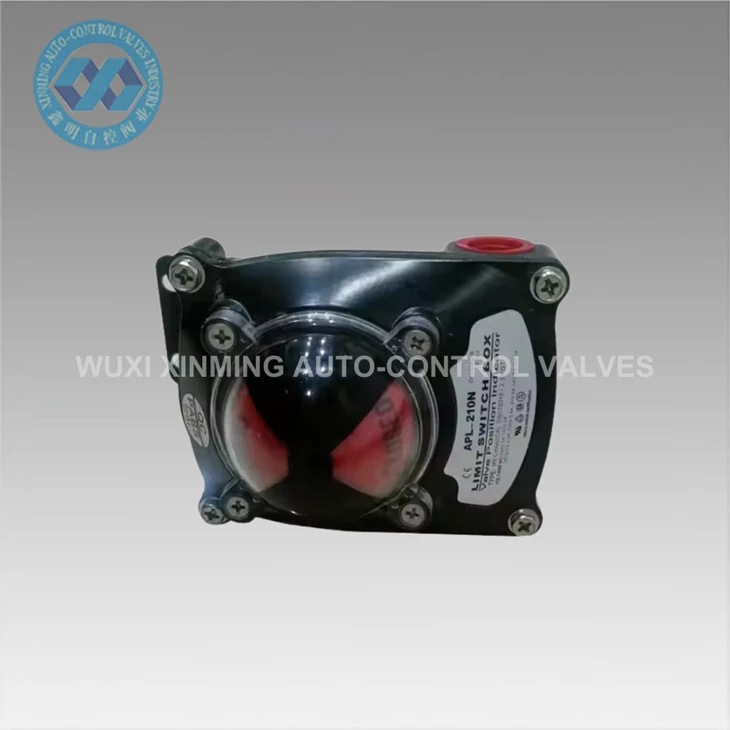

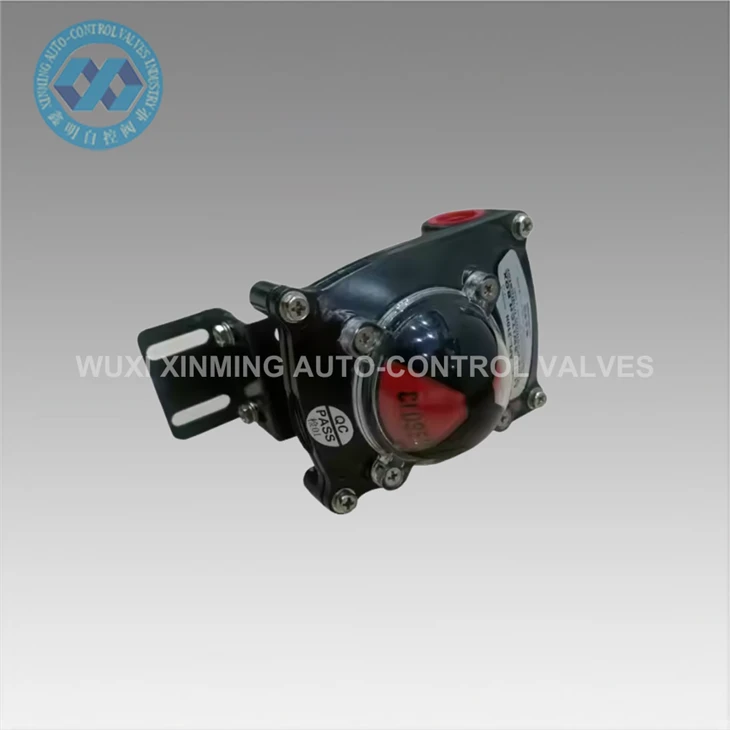

Pregled izdelka
Mehanska mejna stikalna omarica APL-210N je zasnovana za natančno indikacijo položaja ventila in povratne informacije v sistemih industrijske avtomatizacije. Široko se uporablja na pnevmatskih rotacijskih aktuatorjih in četrtobratnih ventilih, kot so krogelni ventili in metuljasti ventili, za zagotavljanje zanesljivih signalov stanja odprto/zaprto krmilnim sistemom.
Ta končna stikalna omarica pretvarja mehansko vrtenje stebla ventila v električne preklopne signale prek notranjega mehanizma odmikača, kar zagotavlja natančno spremljanje položaja med avtomatiziranim delovanjem ventila. Je bistvena komponenta v procesnih industrijah, kjer so za varno in stabilno krmiljenje sistema-potrebne povratne informacije o stanju ventila v realnem času.
Načelo delovanja
APL-210N je nameščen na vrhu pnevmatskega pogona in mehansko povezan s steblom ventila. Ko se ventil zavrti med 0 in 90 stopinjami, se odmikač znotraj stikalne omarice ustrezno zavrti in sproži notranja mehanska stikala.

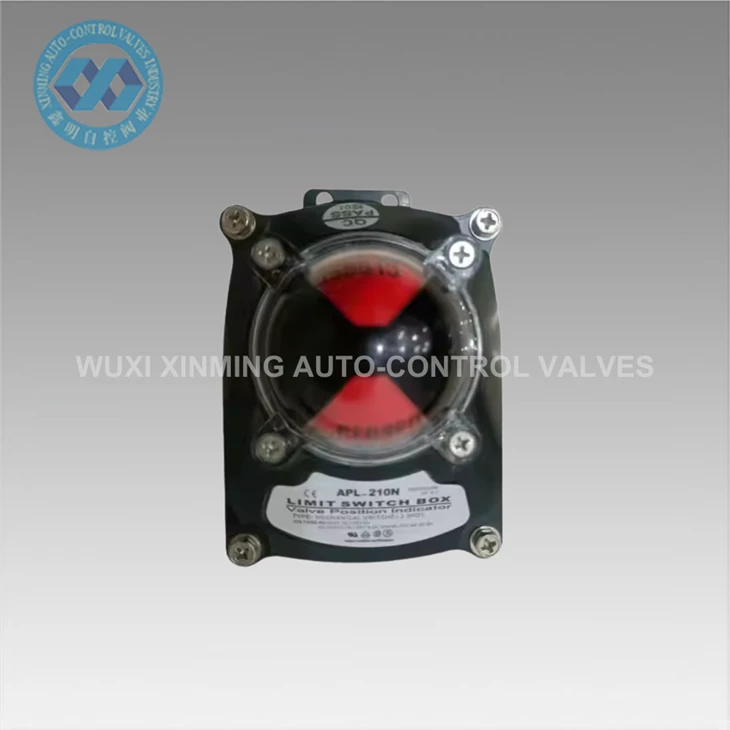

Ta stikala pošiljajo signale VKLOP/IZKLOP PLC-ju ali krmilnim sistemom, ki kažejo, ali je ventil v popolnoma odprtem ali popolnoma zaprtem položaju. Vizualni indikator na zgornjem pokrovu zagotavlja jasno potrditev na kraju samem brez odpiranja naprave.
Tehnične specifikacije
| Model | APL-210N |
| Vrsta izdelka | Mehanska škatla za končno stikalo |
| Aplikacija | Prikaz položaja ventila |
| Združljivi ventili | Kroglični ventil, metuljasti ventil |
| Območje vrtenja | 0 stopinj – 90 stopinj |
| Material ohišja | Aluminijeva zlitina |
| Zaščitni razred | IP67 |
| Montažni standard | NAMUR |
| Vrsta signala | Mehansko stikalo za VKLOP/IZKLOP |
| Namestitev | Vgrajen pnevmatski rotacijski pogon |
Aplikacije
Končna stikalna omarica APL-210N se pogosto uporablja v sistemih industrijske avtomatizacije, ki zahtevajo povratno informacijo o položaju ventila:
- Sistemi za krmiljenje ventilov naftovodov in plinovodov
- Objekti za čiščenje vode in odpadne vode
- Obrati za kemično predelavo
- Sistemi za proizvodnjo električne energije
- Linije za avtomatizacijo industrijskih procesov
- HVAC in splošni sistemi za nadzor pretoka
Pri tipičnem delovanju je nameščen na pnevmatskem aktuatorju, ki poganja loputo, kjer stalno sporoča status odprtega/zaprtega ventila nazaj v nadzorno sobo za varno spremljanje procesa.
