Osnovna struktura in načelo delovanja pnevmatskih aktuatorjev

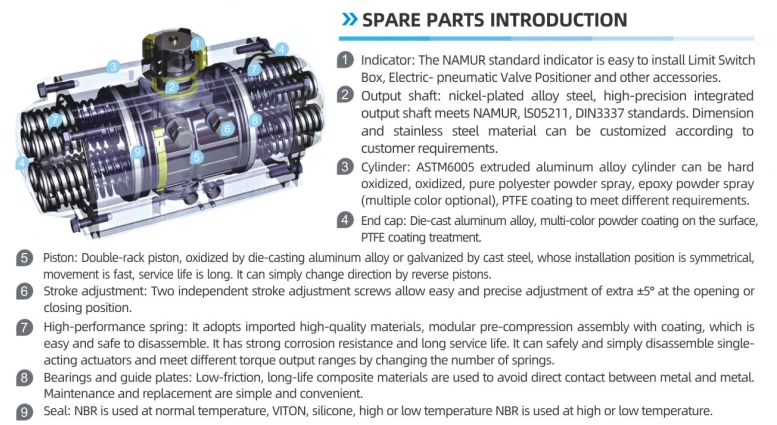

1. jedra sestava
Pnevmatična pogonska enota:
Cilinder: struktura bata ali filma, ki pretvori zračni tlak v mehansko gibanje.
Bat/membrana: po stiskanju potisnite izhodno gred (vrtenje ali linearno gibanje).
Mehanizem prenosa:
Stojalo in zobnik (vrtljivi tip): pretvori linearno gibanje v vrtenje.
Pomladni mehanizem za vračanje (enojna igralska vrsta): Uporablja se za ponastavitev, kadar ni vira zraka.
Nadzorni dodatki:
Magnetni ventil: Nadzirajte smer pretoka zraka, da dosežete stikalno delovanje.
Pozicionar: Prejemajte krmilne signale (na primer 4-20 ma), natančno prilagodite odprtino.
Omejitev stikala: Povratni signal za nadzor za zaklepanje.
2. Kako deluje
Stisnjen zrak vstopi v valj skozi magnetni ventil in potisne bat ali diafragmo, da ustvari ravno ali vrteče se gibanje. Odvisno od načina dejanja:
Enotno dejanje (vzmetni donos): Ena stran dovoda plina, vzmet zagotavlja ponastavitev sile. Samodejno ponastavitev, ko se izgubi zrak.
Dvojno delovanje: Izmenjava dovoda plina na obeh straneh, brez vzmeti, ki zahtevajo zunanje signale za nadzor dvosmernega gibanja.
