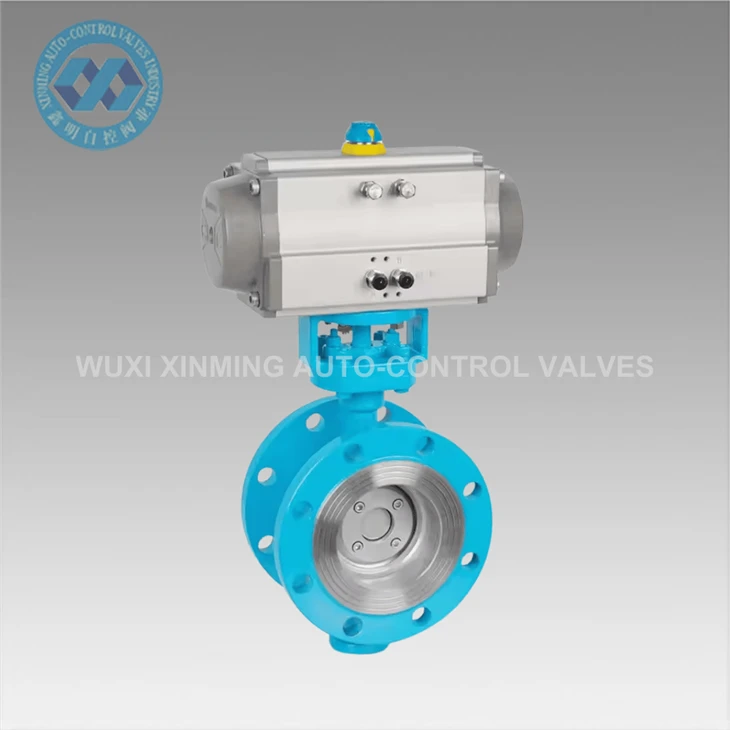

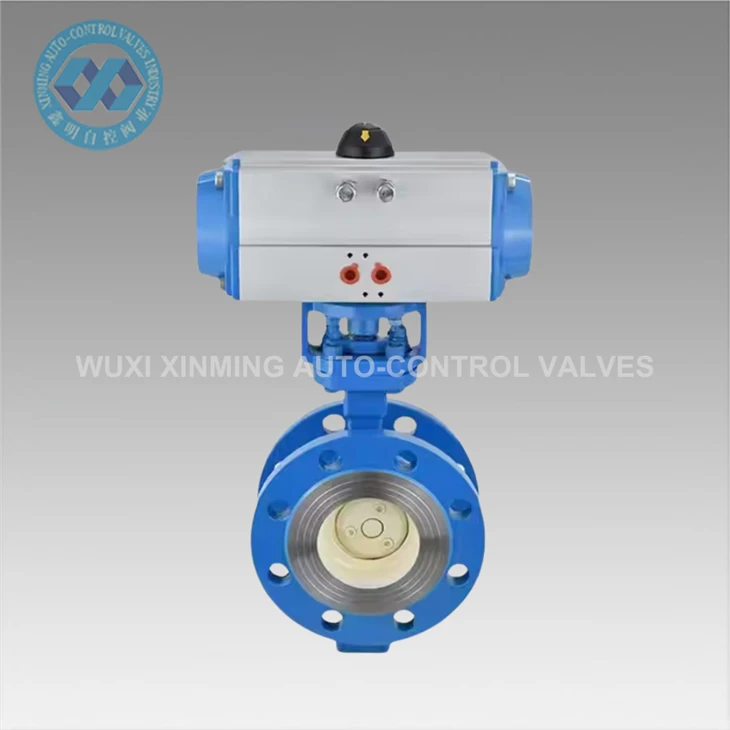

Pnevmatska loputa s prirobnico spada v posebno vrsto pnevmatske lopute. Njegovo telo ventila ima prirobnice na obeh koncih. Te prirobnice so pritrjene na prirobnice cevi s pomočjo vijakov. Ta zasnova mu omogoča odlično tesnjenje in visokotlačno - nosilnost. Posledično najde obsežno uporabo v industrijskih cevovodnih sistemih, kjer so prisotni srednji - do - visok tlak, veliki premeri cevi ali stroge zahteve glede tesnjenja.
Osnovne funkcije
Prirobnični priključek: Telo ventila ima na obeh koncih standardne prirobnice (kot so GB, ANSI, DIN itd.). Na cevne prirobnice je povezan s sorniki, tesnilna tesnila (guma, kovinska navita tesnila) pa zagotavljajo tesnost vmesnika. Prednosti: Primeren je za scenarije visokega - tlaka (PN16–PN40) in velikega - premera (DN50–DN2000). Odporen je na tresljaje in rahljanje ter je enostaven za razstavljanje in vzdrževanje.
Pnevmatski aktuator: Opremljen je z enojnim - delujočim (povratna vzmet) ali dvojnim - delujočim (dvosmerno - pnevmatsko krmiljenje) cilindrom, ki ima velik izhodni navor in lahko poganja ploščo ventila, da se vrti od 0 stopinj do 90 stopinj. Opcijsko je mogoče konfigurirati inteligentni pozicioner (na primer s stopnjo zaščite IP67), ki podpira signale 4–20 mA ali komunikacijo vodila (PROFIBUS, HART), da se doseže natančno nastavitev odpiranja.
Oblikovanje tesnil
Mehko tesnjenje: sedeži ventilov so izdelani iz EPDM ali NBR gume, ki so primerni za normalno - temperaturo (-20~120 stopinj) in nekorozivne medije (voda, zrak, olja). Raven puščanja doseže razred VI (ničelno puščanje).
Trdo tesnjenje: Uporablja nerjavno jeklo + grafitno površino ali kovinsko - do - kovinsko tesnjenje, ki lahko prenese visoke temperature (manj kot ali enako 425 stopinj), visoke pritiske in medije z delci (kot so para, prah).
